CHI TIẾT MAINBOARD GIGABYTE WRX90 AI TOP
Bo mạch chủ GIGABYTE WRX90 AI TOP thuộc dòng sản phẩm phần cứng chuyên biệt của GIGABYTE, được thiết kế tối ưu cho AI Deep Learning và mô phỏng khoa học cục bộ. Được chế tạo trên kích thước chuẩn E-ATX với Socket sTR5, thiết bị hỗ trợ đầy đủ các thế hệ vi xử lý AMD Ryzen Threadripper PRO 9000-WX và 7000-WX Series lên tới 96 nhân thực, đáp ứng các yêu cầu vận hành tính toán liên tục 24/7 với độ ổn định cao. Dưới đây là phân tích kỹ thuật chi tiết từ Sicomp.
I. Thiết kế nguồn điện 32 pha VRM và khả năng ép xung 4.9 GHz All-Core
Các dòng vi xử lý Threadripper PRO có mức tiêu thụ điện năng công bố từ 350W đến 500W và có thể vượt ngưỡng 700W khi vận hành ép xung toàn bộ 96 nhân thực. Nhằm bảo đảm dòng điện một chiều tinh khiết và ổn định, GIGABYTE đã trang bị cho model mainboard AMD WRX90 AI TOP cụm VRM kỹ thuật số mạnh mẽ:
CẤU TRÚC PHÂN BỔ VRM 32+3+3+3 PHA:
- 32 pha VCORE: Phụ trách cấp điện trực tiếp cho các nhân tính toán của CPU với cấu trúc mạch song song 8+8 phase parallel, đảm bảo chia đều tải trọng dòng điện.
- 3 pha SoC: Cung cấp điện áp ổn định cho bộ điều khiển bộ nhớ tích hợp, bus PCIe và cụm giao tiếp I/O.
- 3 pha VDDIO: Đảm bảo cấp nguồn liên tục cho các thanh RAM DDR5 ECC băng thông cao khi vận hành tải nặng.
- 3 pha Phụ trợ: Duy trì sự ổn định cho các thành phần mạch phụ trên đế vi xử lý.
TIÊU CHUẨN LINH KIỆN VÀ BẢO VỆ PHẦN CỨNG:
- Tầng công suất Smart Power Stage 110A: Mỗi phase nguồn trang bị MOSFET thông minh chịu tải tới 110A, giúp tối ưu hóa hiệu suất chuyển đổi và hạn chế nhiệt lượng tỏa ra khu vực socket.
- Bảng mạch PCB 14 lớp cấp máy chủ: Sử dụng cấu trúc 14 lớp mạch in với độ suy hao tín hiệu cực thấp, gia cố thêm 2 lớp đồng dày giúp dẫn điện ổn định và tản bớt nhiệt cho mặt sau.
- Chân nguồn phụ PCIe UD Solid Pin: Tích hợp sẵn 4 cổng PCIe cấp nguồn phụ bên cạnh các đầu cắm nguồn 24-pin ATX và kép 8-pin EPS, bảo đảm đường điện 12V trên khe mở rộng không bị sụt áp khi lắp nhiều GPU.
HIỆU QUẢ ÉP XUNG THỰC TẾ (KẾT QUẢ TỪ GIGABYTE):
- Manual Overclock đạt 4.9 GHz All-Core trên cả 96 nhân: Thể hiện trần công suất dồi dào và năng lực kiểm soát sụt áp vDroop hiệu quả của dàn VRM khi đẩy vi xử lý 96 nhân 192 luồng lên xung nhịp đỉnh.
- Chế độ PBO Extreme tăng +28.7% hiệu năng đa nhân: Tính năng Precision Boost Overdrive Extreme tối ưu hóa xung nhịp tự động, tăng tới 28.7% điểm số đa nhân so với thiết lập gốc mà vẫn duy trì nhiệt độ ổn định cho các tác vụ AI.
II. Khả năng mở rộng đột phá: 7 khe PCIe 5.0 x16 và mở rộng lên đến 9 GPU
Băng thông giao tiếp đa card đồ họa là yếu tố sống còn quyết định tốc độ xử lý trong đào tạo mô hình phân tán và dựng hình kỹ xảo điện ảnh. GIGABYTE WRX90 AI TOP khai thác trọn vẹn số làn PCIe Gen5 từ vi xử lý AMD Threadripper PRO để mang lại khả năng mở rộng phần cứng linh hoạt:

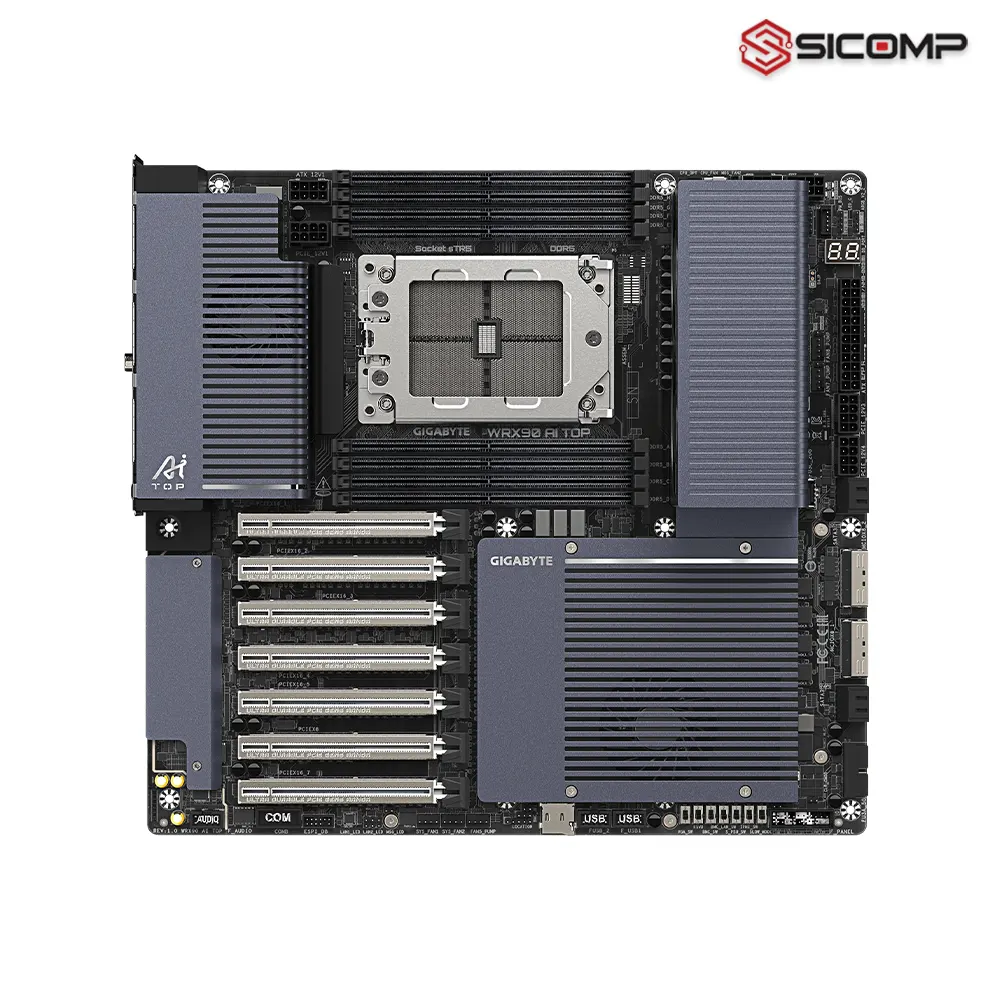

- 7 khe cắm PCIe 5.0 toàn chiều dài: Kết nối trực tiếp vào vi xử lý, gồm 6 khe vận hành ở băng thông tối đa PCIe 5.0 x16 và 1 khe vận hành ở băng thông PCIe 5.0 x8. Bố cục khoảng cách giữa các khe được tính toán hợp lý để gắn vừa vặn từ 4 đến 5 card đồ họa độ dày kép.

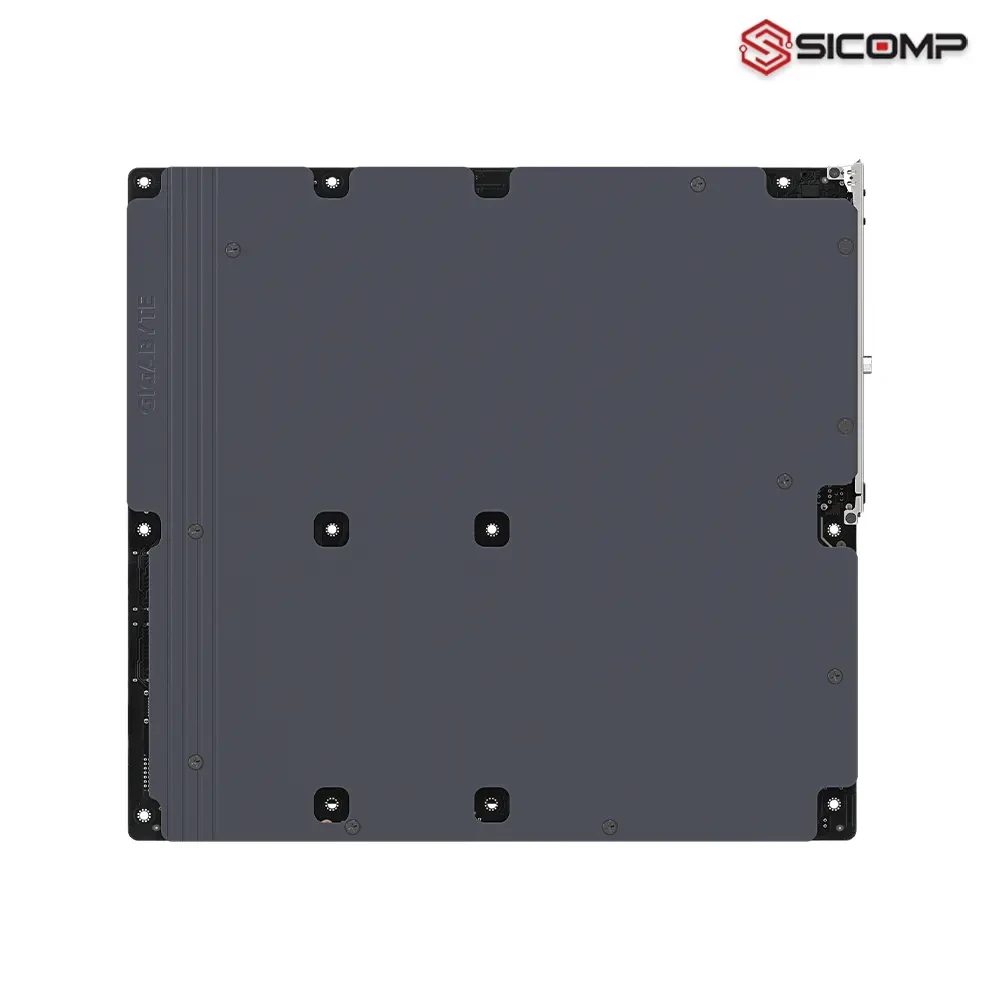

- Khe cắm gia cường cơ học PCIe UD Slot X: Khung kim loại liền khối neo trực tiếp vào tấm giáp lưng ở mặt sau bo mạch, nâng khả năng chịu lực uốn cong lên gấp 10 lần so với khe thông thường. Thiết kế bổ sung đệm cao su bảo vệ chân tiếp xúc và vỏ hợp kim chống nhiễu điện từ.
- 2 cổng kết nối MCIO 8i: Cung cấp thêm 16 làn kết nối tốc độ cao ngoài các khe cắm trên bo mạch. Người dùng có thể sử dụng cáp MCIO chuyển đổi để kết nối các mảng ổ cứng NVMe U.2/U.3 hoặc mở rộng thêm khe cắm PCIe. (Lưu ý: cổng
MCIOX8_1 chia sẻ băng thông với 2 khe M.2 PCIe 5.0 từ CPU).
KHẢ NĂNG KẾT NỐI LÊN ĐẾN 9 CARD ĐỒ HỌA:
Thông qua việc kết hợp 7 khe cắm PCIe 5.0 vật lý sẵn có trên bo mạch cùng 2 cổng MCIO 8i (sử dụng cáp chuyển đổi MCIO sang card Riser/Adapter), hệ thống cho phép mở rộng không gian tính toán lên tới 9 card đồ họa rời trong các khung máy chủ chuyên dụng. Dưới đây là 4 phương án triển khai card đồ họa theo khuyến nghị của hãng:
| Cấu hình GPU |
Mục đích sử dụng tối ưu |
Yêu cầu hệ thống cần lưu ý |
| 1 – 2 GPUs |
Phát triển AI cơ bản, tạo mẫu thử nghiệm và sáng tạo nội dung. |
Lắp đặt chuẩn trên các thùng máy trạm thông thường. |
| 4 GPUs |
Fine-tuning AI, kết xuất 3D và mô phỏng kỹ thuật. |
Cần bộ nguồn công suất cao và luồng gió tản nhiệt tối ưu. |
| Tối đa 7 GPUs |
Hệ thống tính toán mật độ dày chuyên nghiệp. |
Sử dụng các dòng card Single-slot hoặc Dual-slot tương thích. |
| Tối đa 9 GPUs |
Cụm AI chuyên dụng mật độ siêu cao. |
Yêu cầu cáp và phụ kiện mở rộng MCIO cùng khung máy máy chủ đã chứng nhận. |
| Hạng mục phần cứng |
Chi tiết thông số bo mạch chủ GIGABYTE WRX90 AI TOP |
| Chuẩn kích thước |
E-ATX Form Factor (Kích thước 30,5 cm × 33,0 cm) |
| Chân cắm vi xử lý |
AMD Socket sTR5 (Tương thích Threadripper PRO 9000-WX và 7000-WX Series) |
| Kiến trúc bộ nhớ RAM |
8 khe cắm DDR5, kiến trúc 8 kênh, tối đa 2TB ECC RDIMM, ép xung tới DDR5 7800 MT/s |
| Dàn nguồn cấp điện |
32+3+3+3 Twin Digital VRM, 110A Smart Power Stage, PCB 14 lớp, hỗ trợ Dual PSU |
| Khe cắm mở rộng đồ họa |
7 khe PCIe 5.0 (6 khe x16 + 1 khe x8), mở rộng tối đa 9 GPU qua 2 cổng MCIO 8i |
| Giao tiếp lưu trữ mở rộng |
3 khe M.2 (2 khe PCIe 5.0 x4 + 1 khe PCIe 4.0 x4), 2 cổng MCIO 8i, 4 cổng SATA 6Gb/s |
| Giao tiếp mạng có dây |
2 cổng Intel X710 10GbE + 1 cổng Realtek 1GbE Dedicated IPMI LAN chuyên dụng |
| Quản trị phần cứng từ xa |
Chip điều khiển ASPEED AST2600 BMC hỗ trợ chuẩn IPMI 2.0, WebGUI, KVM-over-LAN, cổng VGA |
| Cổng kết nối tốc độ cao |
2 cổng USB4 Type-C (40Gbps), 1 cổng USB 3.2 Gen 2x2 Type-C (20Gbps), 2 cổng Mini-DP In |
| Hệ thống tản nhiệt tích hợp |
Cụm quạt RAM DDR Wind Blade, quạt Chipset SYS Wind Blade, giáp lưng kim loại UD Backplate |
III. Bộ nhớ 8 kênh DDR5 2TB, ép xung 7800 MT/s và tản nhiệt DDR Wind Blade
Dung lượng và băng thông bộ nhớ là điều kiện bắt buộc giúp các mô hình AI quy mô lớn tránh khỏi hiện tượng nghẽn cổ chai khi nạp các tập dữ liệu huấn luyện hoặc lưu giữ ngữ cảnh hội thoại dài:
BĂNG THÔNG BỘ NHỚ VÀ CÔNG NGHỆ LÀM MÁT CHỦ ĐỘNG:
- Kiến trúc 8 kênh bộ nhớ dung lượng 2TB: Trang bị 8 khe cắm RAM DDR5 hỗ trợ chuẩn có tính năng sửa lỗi ECC Registered RDIMM và RDIMM-3DS. Băng thông 8 kênh mang lại thông lượng dữ liệu gấp nhiều lần so với các máy tính cá nhân thông thường.
- Hỗ trợ ép xung bộ nhớ lên tới DDR5 7800 MT/s: Tài liệu kỹ thuật từ GIGABYTE xác nhận bo mạch chủ có khả năng ép xung tần số RAM lên mốc 7.800 MT/s trên toàn bộ 8 kênh, tạo ra thông lượng truyền tải dữ liệu vượt trội cho các tác vụ suy luận AI.

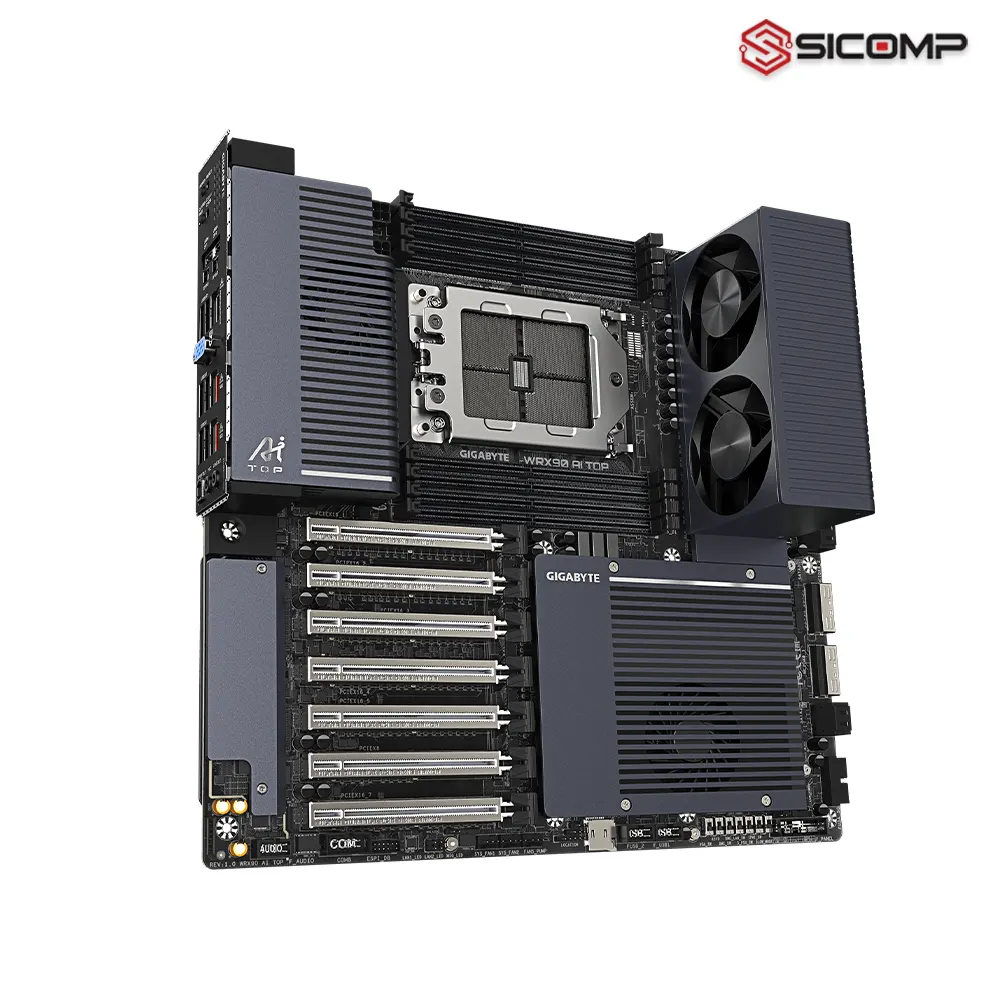

- Mô-đun quạt kép DDR Wind Blade XTREME Duo: Được bố trí đặt ngay sát cụm khe RAM, tạo luồng gió thổi trực tiếp làm mát các chip nhớ và chip điều khiển nguồn PMIC, giúp giảm nhiệt độ hoạt động của thanh RAM lên tới 43°C, ngăn ngừa nguy cơ suy giảm độ ổn định khi máy chạy tải nặng dài ngày.
IV. Hạ tầng kết nối Intel 10GbE, quản trị IPMI và giải pháp Dual PSU
Trong môi trường làm việc tập trung hoặc trung tâm dữ liệu, khả năng trao đổi tệp tin qua mạng nội bộ, quản trị ngoài băng tần và an toàn nguồn điện là những tiêu chuẩn cốt lõi:
TIÊU CHUẨN KẾT NỐI VÀ NĂNG LƯỢNG MÁY CHỦ:
- Cặp cổng mạng kép Intel X710 Dual 10GbE: Tích hợp sẵn 2 cổng RJ45 tốc độ 10 Gigabit Ethernet, hỗ trợ truyền tải các tập dữ liệu huấn luyện dung lượng lớn và video 8K raw từ NAS mà không phải mua thêm card mạng ngoài.
- Cổng quản trị từ xa Dedicated IPMI LAN độc lập: Kết nối trực tiếp vi điều khiển ASPEED AST2600 BMC, cho phép kỹ sư quản trị giám sát thông số nhiệt độ, khởi động máy và thao tác giao diện KVM-over-LAN từ xa ngay cả khi hệ điều hành gặp trục trặc.
- Tích hợp mạch đồng bộ chạy 2 bộ nguồn: Hỗ trợ kết nối song song 2 bộ nguồn máy tính trực tiếp trên bo mạch, cung cấp tổng công suất ổn định lên tới 2.500W – 3.500W cho các cấu hình ép xung CPU kết hợp dàn card từ 4 đến 9 GPU mà không cần bộ kích nguồn phụ.

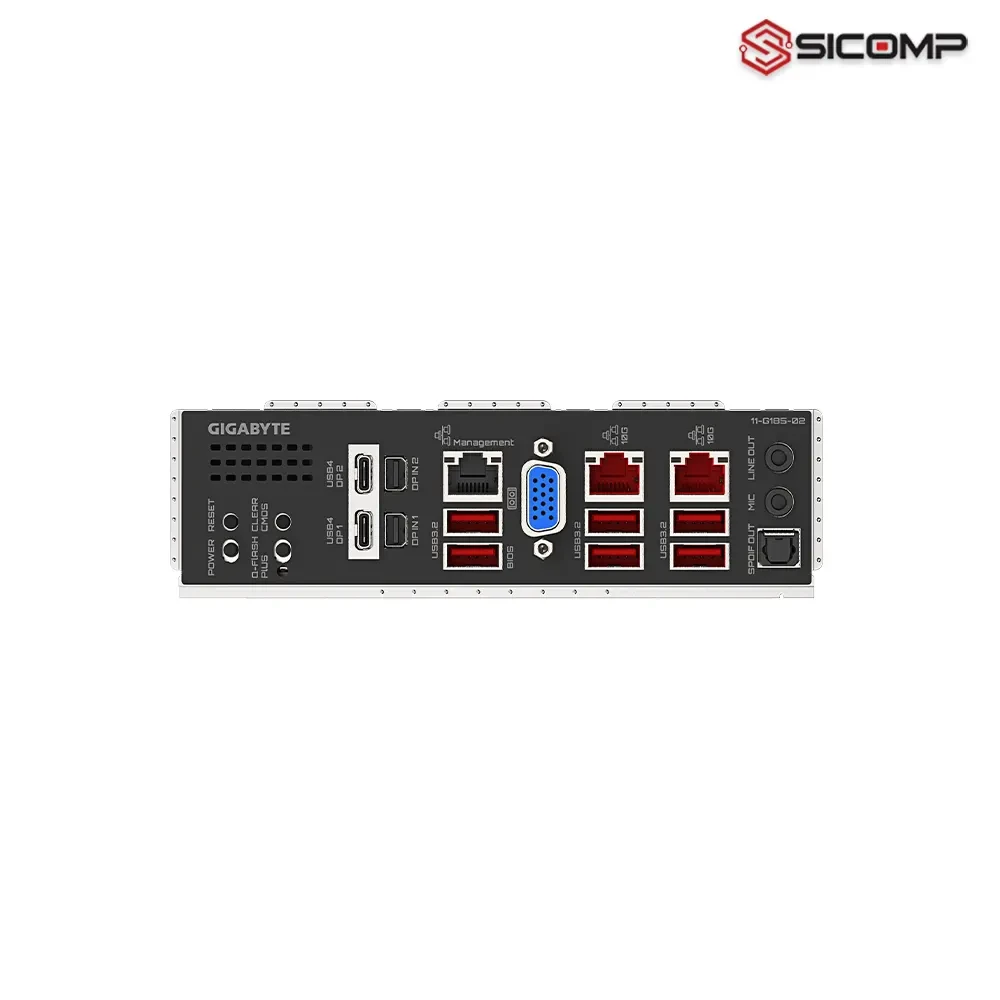

- Cổng truyền dữ liệu cao cấp: Gồm 2 cổng USB4 Type-C (40Gbps) hỗ trợ xuất hình DisplayPort 1.4, 1 cổng USB 3.2 Gen 2x2 Type-C (20Gbps) và chip xử lý âm thanh chuyên dụng Realtek ALC1220 CODEC đáp ứng nhu cầu dựng phim chuyên nghiệp.
V. Ứng dụng thực tế của GIGABYTE WRX90 AI TOP trong doanh nghiệp và nghiên cứu
Sở hữu nền tảng băng thông lớn cùng khả năng nâng cấp lên tới 9 GPU, GIGABYTE WRX90 AI TOP đáp ứng hiệu quả cho các khối lượng công việc chuyên ngành đòi hỏi năng lực xử lý cao:
BỐN LĨNH VỰC KHAI THÁC TRỌNG TÂM:
- Phát triển và vận hành Trí tuệ Nhân tạo: Đào tạo mô hình, Fine-tuning và chạy suy luận cục bộ các mô hình ngôn ngữ lớn (Llama, Qwen, DeepSeek) an toàn trên cụm đa GPU nội bộ mà không chia sẻ dữ liệu ra đám mây.
- Sản xuất truyền hình và kỹ xảo điện ảnh: Tối ưu hóa thời gian kết xuất đồ họa đa GPU thời gian thực trong Unreal Engine, Blender, Maya và dựng phim đa lớp chuẩn 8K RAW trong DaVinci Resolve Studio.
- Kỹ thuật cơ khí và mô phỏng CAE/CFD: Thực hiện các bài toán phân tích cấu trúc kết cấu và khí động học chất lưu phức tạp trong ANSYS, Abaqus nhờ sức mạnh của vi xử lý Threadripper PRO 96 nhân.
- Khoa học dữ liệu và sinh tin học: Tăng tốc giải mã chuỗi trình tự gen và phân tích dữ liệu lớn trên nền tảng bộ nhớ RAM ECC dung lượng lên tới 2TB.
