REVIEW - Super Flower Leadex SE Platinum 1000W

 Leadex SE Platinum là sản phẩm thế hệ tiếp theo của dòng Leadex Platinum mà Super Flower đã ra mắt cách đây ít lâu, Về các tính năng quan trọng chính như: 80Plus Platinum, Active PFC, 100% tụ nhật bản,... Leadex SE Platinum sẽ tương tự người tiền nhiệm. Tuy nhiên sẽ có một vài điểm tạo nên sự khác biệt giữa 2 dòng sản phẩm này, là Leadex SE Platinum có kích thước ngắn hơn (18cm vs 20cm) sử dụng Jack cắm module đen truyền thống với hệ thống cáp không đính tụ dập nhiễu. Thay vì Jack module led crystal "huyền thoại" độc quyền của Super Flower.



II-PSU

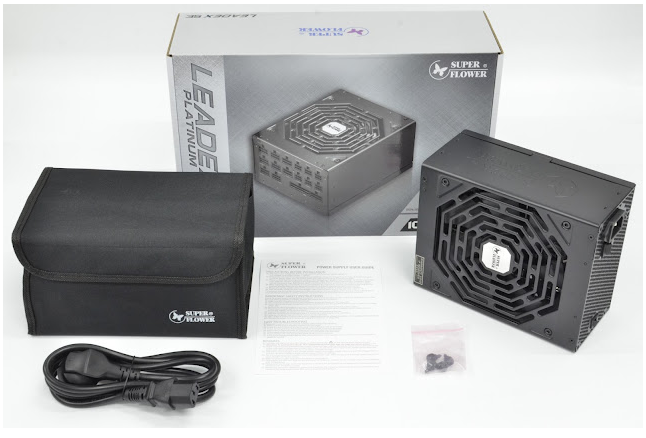

1.Bên ngoài:

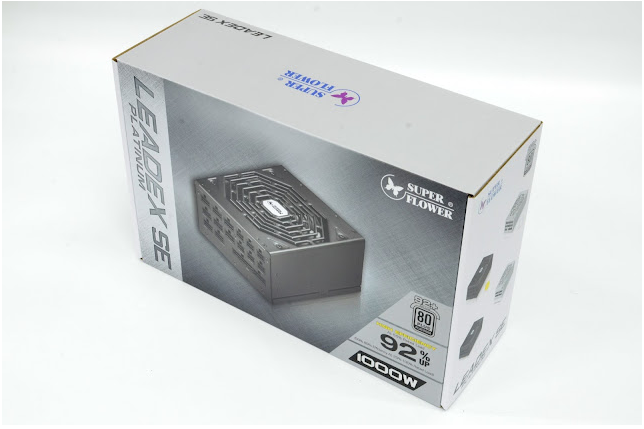

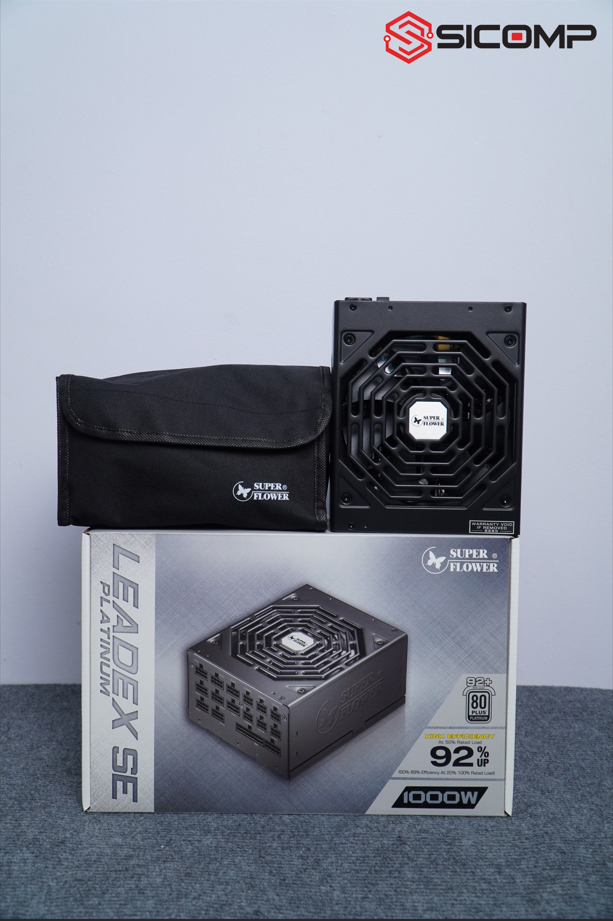

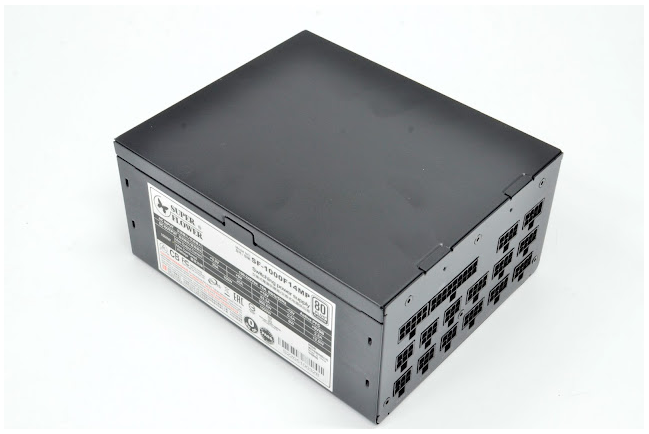

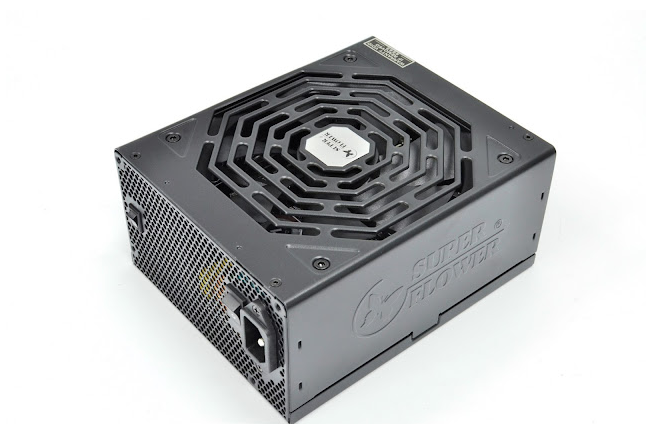

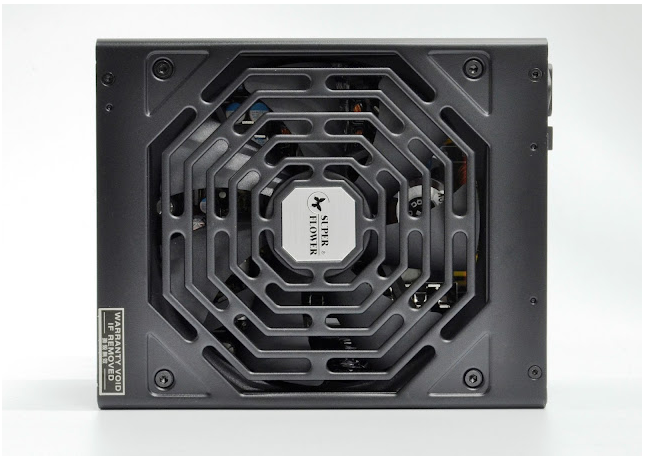

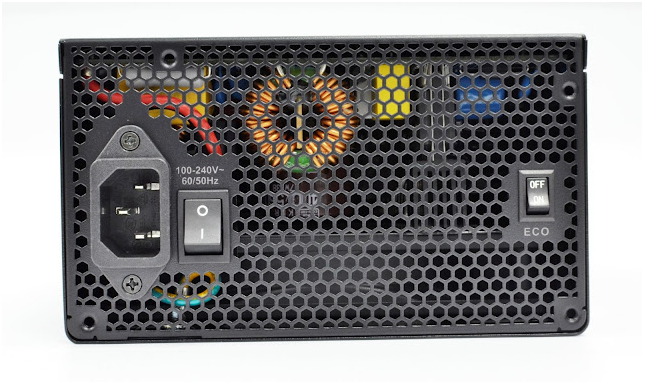

Leadex SE Platinum 1000W có kích thước tương đồng với bản 1200W có chiều dài 18cm ngắn hơn 2cm so với thế hệ trước . giúp tăng khoảng trống cho việc đi dây dễ dàng hơn. PSU được sơn đen sử dụng quạt làm mát 14cm

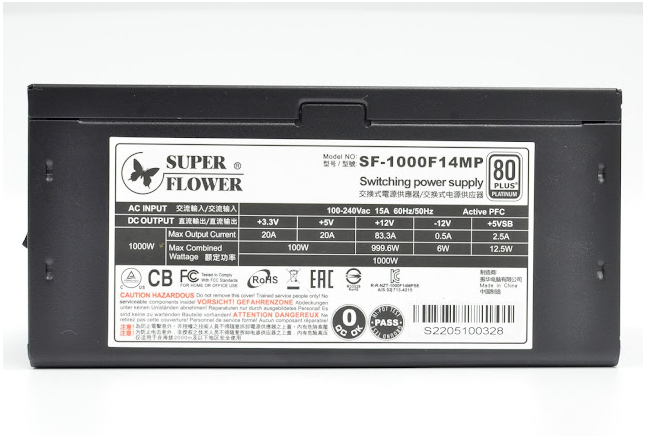

Công suất danh định: 1000W, Single rail [email protected],  Active PFC full range, 80Plus Platinum

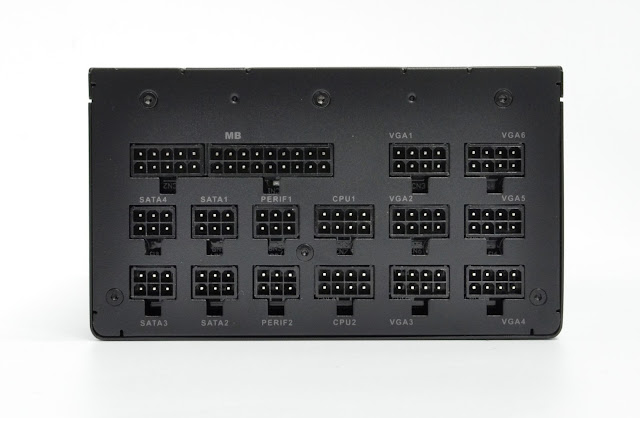

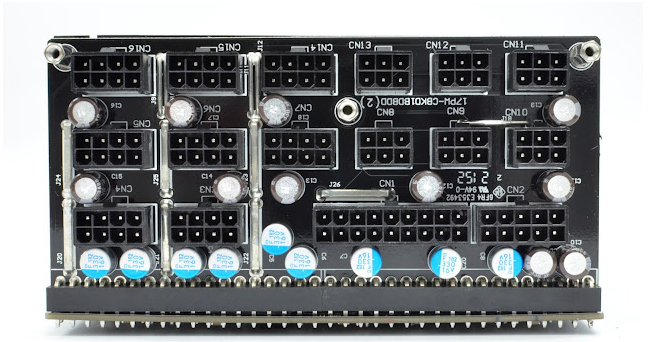

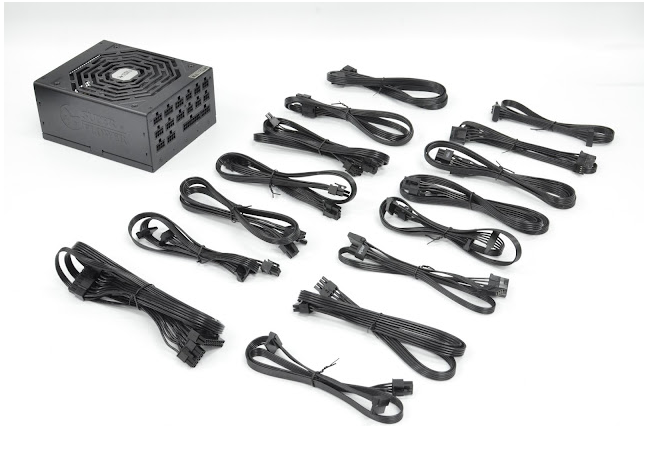

Hệ thống cáp 100% dạng rời gồm có :

1x 24pin Mainboard 60cm

2x 4+4pin ATX12V 75cm

4x 6+2pin PCIe 75cm

4x 6+2pin PCIe 70cm+15cm (Pigtail)

10x SATA 50cm+

5x ATA 50cm+

1x FDD





2-Bên trong:

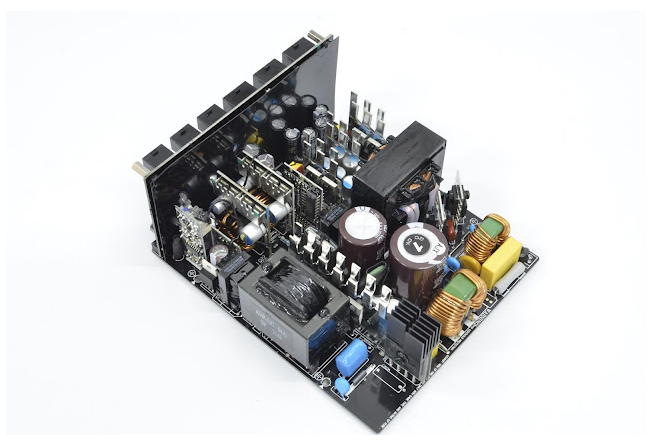

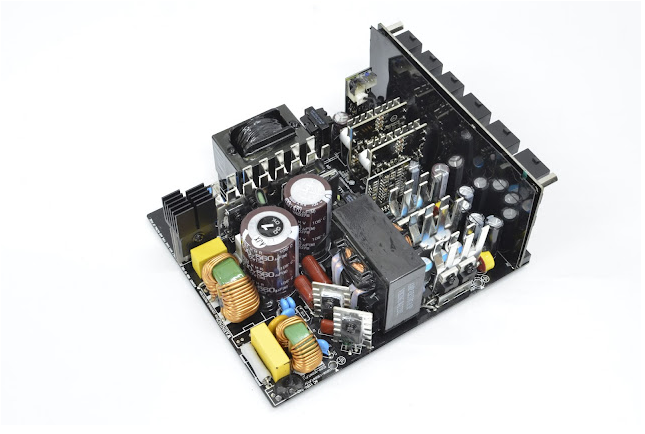

Leadex SE Platinum sử dụng platform tương tự dòng tiền nhiệm Leadex Platinum . Tuy là 1 platform đã có "tuổi" nhưng mang trong mình những công nghệ tiên tiến nhất hiện nay là LLC + DC to DC

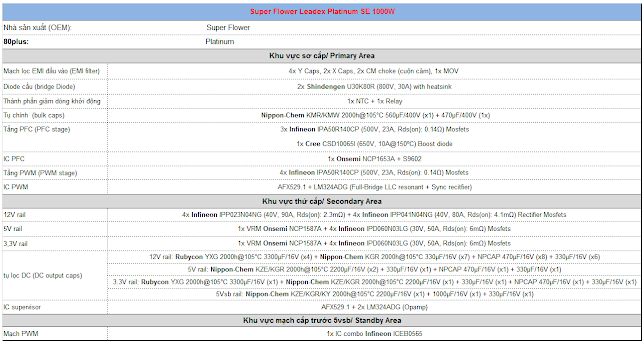

Bảng linh kiện được sử dụng trên Leadex SE Platinum 1000W:

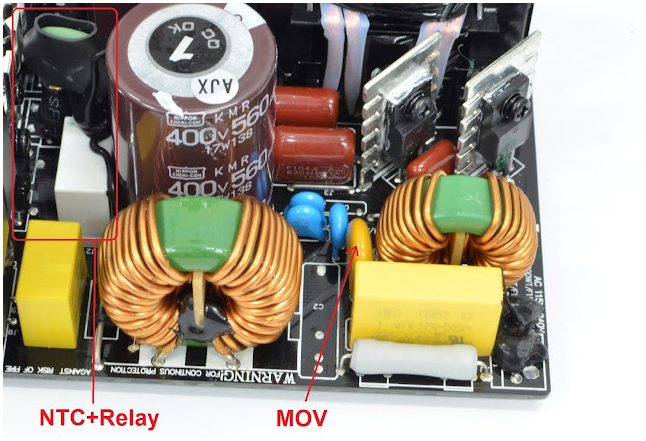

Khu vực mạch lọc nhiễu EMI nằm gói gọn tại 1 góc phía dưới jack cắm AC đầu vào với đầy đủ 2 tầng lọc kèm theo thành phần chốt sét/xung áp cao tức thời MOV, sát bên là thành phần giảm dòng khởi động ban đầu với 1 điện trở âm (NTC) kèm theo rờ le

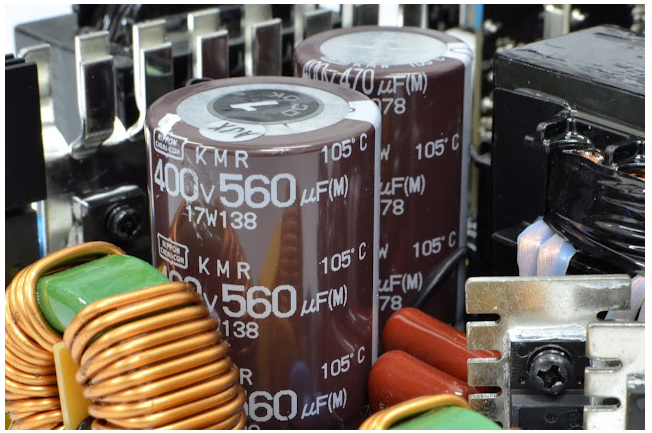

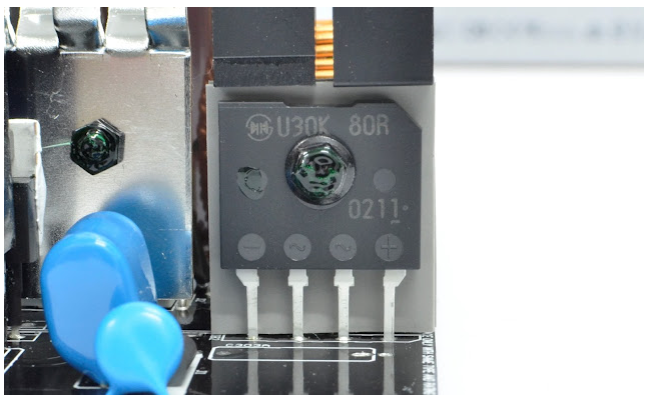

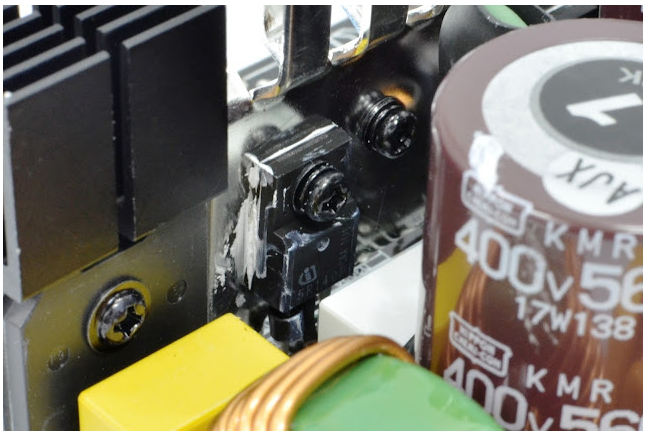

một cặp diode cầu 30A được đính trên 1 phiến tải nhiệt riêng giúp đảm bảo PSU hoạt động ổn định khi tải nặng . Cặp tụ chính Nippon-Chem (JP) 560uF/400V và 470uF/400V mắc song song nâng tổng điện dung của PSU lên tới khoảng 1000uF

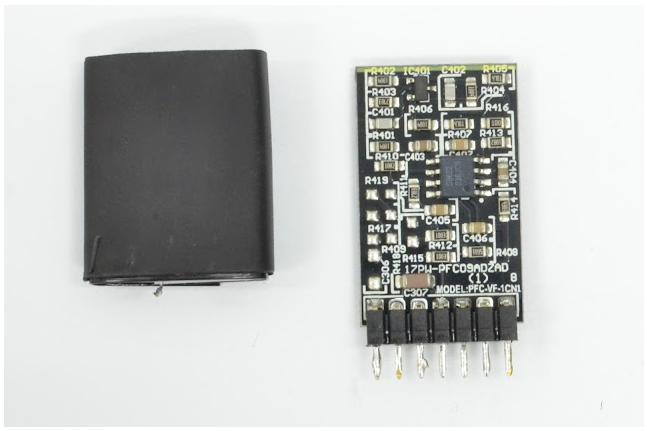

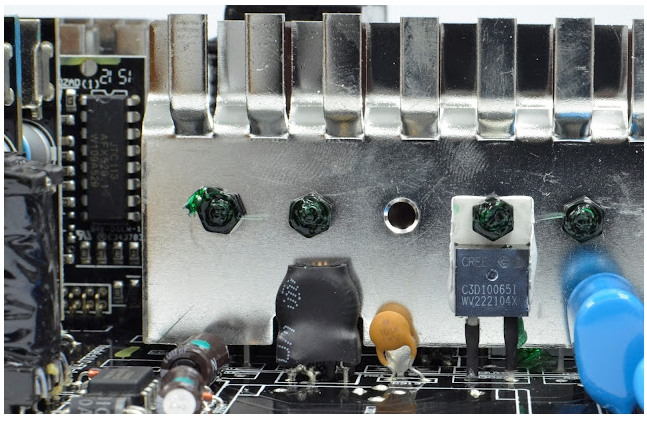

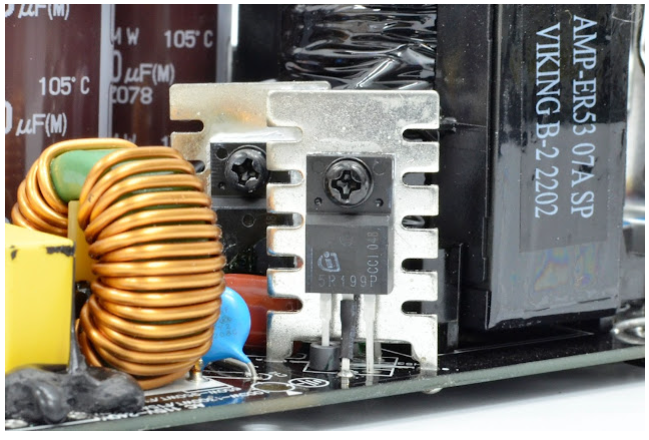

Tầng Active PFC sử dụng 3 Mosfets Infineon IPA50R140CP kèm theo  Boost diodes CSD10065I (10A) hoạt động dưới sự điều khiền của IC dao động NCP1653A và IC có mã S9602 của Super Flower

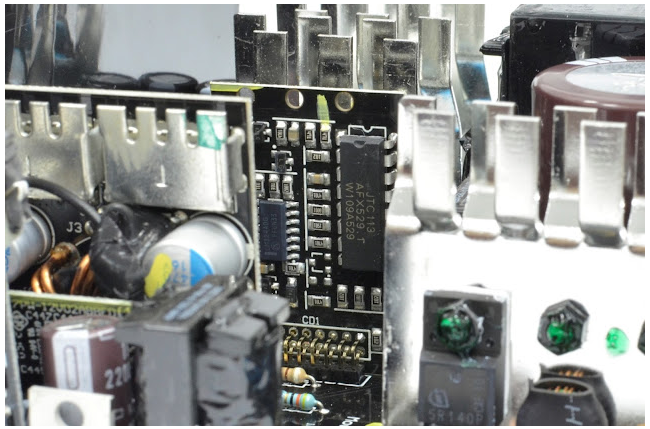

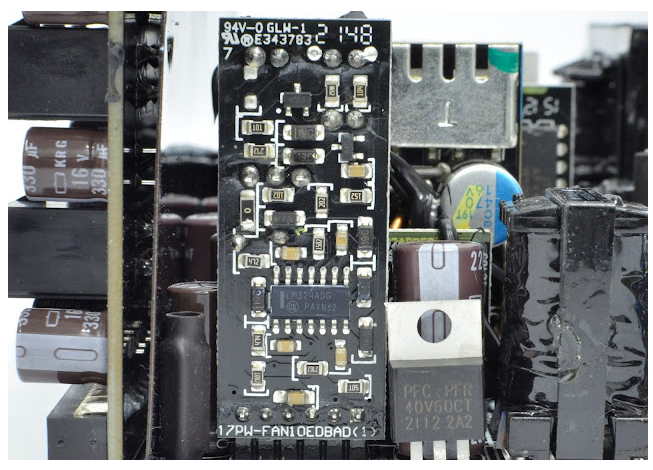

Tầng LLC sử dụng 4 Mosfets Infineon IPA50R140CP tương tự loại dùng ở tầng PFC được mắc dưới dạng cầu H với sự điền khiển của IC dao động có mã AFX529.1 cũng của Super Flower sản xuất kèm theo 1 opamp LM324. IC này cũng sẽ giám sát hoạt động các đường điện đầu ra có mặt trên PSU

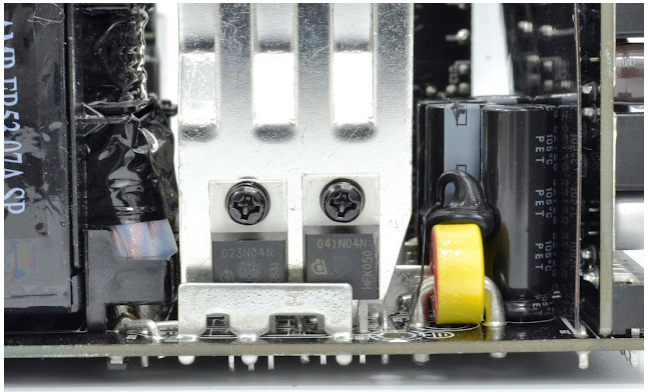

Ở khu vực chỉnh lưu đồng bộ ngõ ra 12V của biến áp chính là sự xuất hiện của 8 Mosfets Infineon IPP023N04NG (90A x4) và IPP041N04NG (80A x4), được đính trên các phiến tản nhiệt khác nhau đảm bảo khả năng chịu tải lớn trong thời gian dài

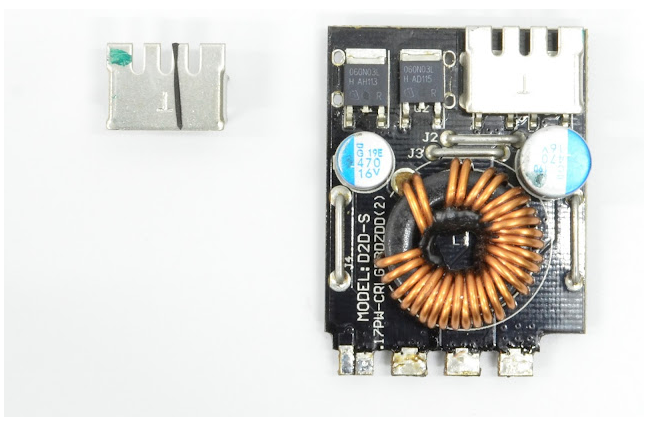

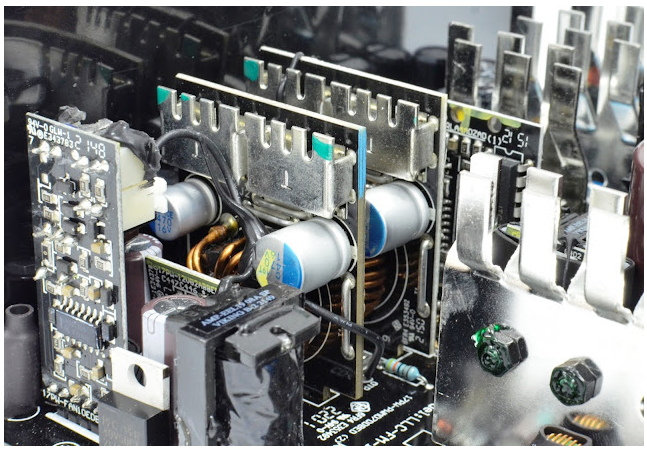

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM riêng biệt có thiết kế tương tự nhau chỉ khác 1 số linh kiện phụ trợ nhằm tạo điện áp ra theo ý muốn.  Khối mạch này sử dụng IC dao động NCP1587A lái 4 Mosfets Infineon IPD06N03LG

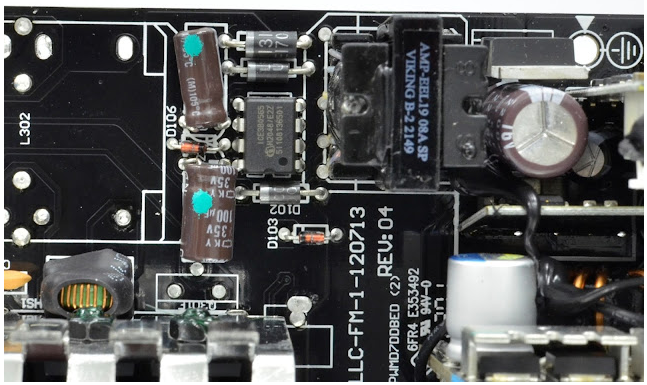

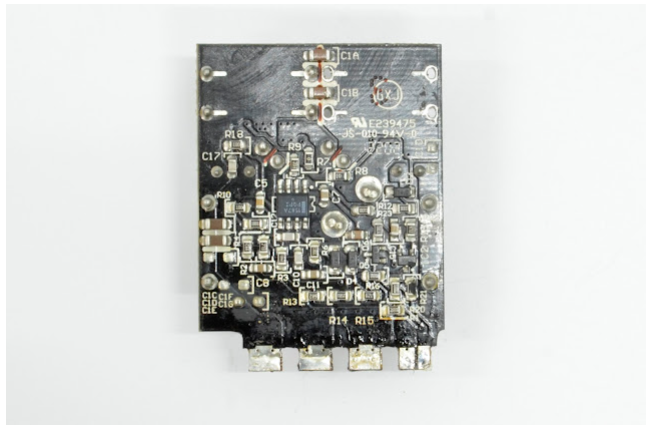

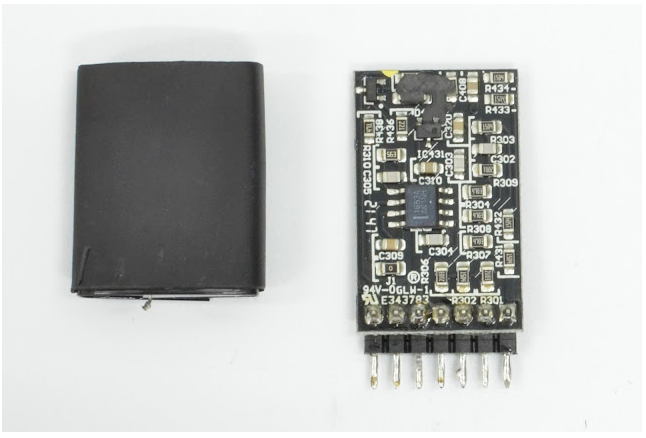

Khu vưc mạch cấp trước 5Vsb nằm gọn ở 1 góc của bo mạch chính sử dụng 1 IC combo cũng tới từ hãng Infineon ICE3B0565. Sát bên là một bo module nhỏ của mạch Smart Fan điều khiển quạt làm mát

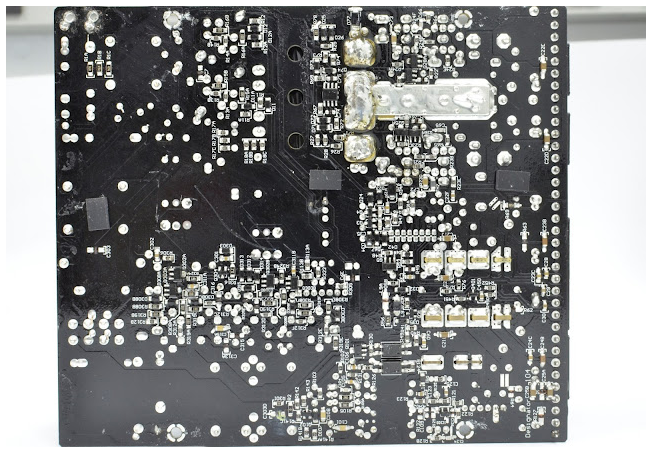

Leadex SE Platinum 1000W sử dụng 100% tụ điện nhật bản tới từ 2 thương hiệu nổi tiếng là Rubycon và Nippon-Chem. Phần mạch in tương đối ổn, xuất hiện vài vị trí đắp thiếc tăng tải chưa được đẹp mắt, Flux thừa vẫn còn nhiều





III-Thử nghiệm:

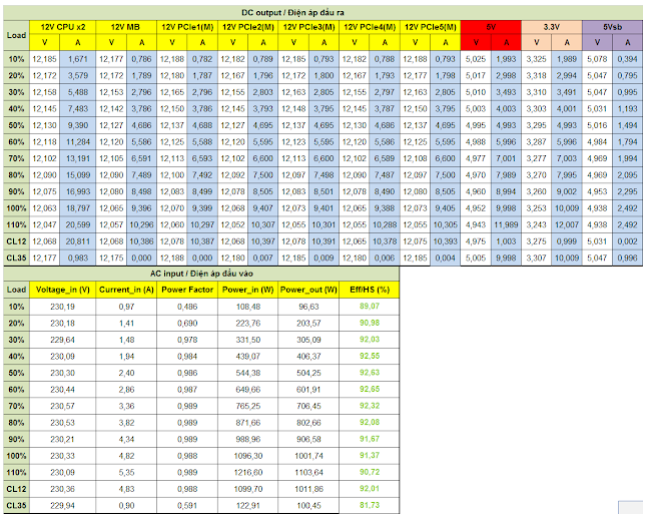

1-Thử tải:

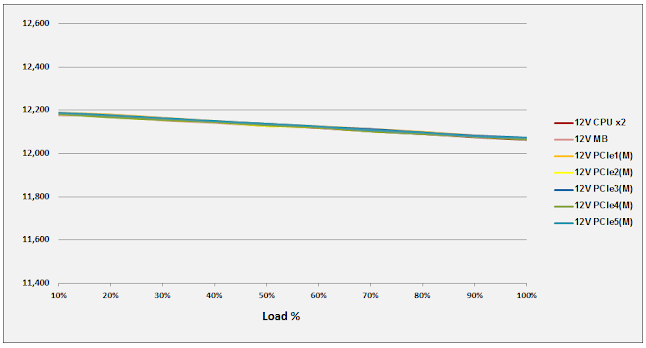

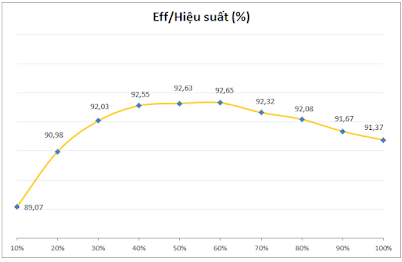

Leadex SE Platinum 1000W hoàn thành tốt các bước thử nghiệm. Điện áp dao động nhỏ và hiệu suất đạt trên dưới 92% thỏa tiêu chuẩn 80Plus Platinum. Kết quả tổng thể tương đồng với bản 1200W

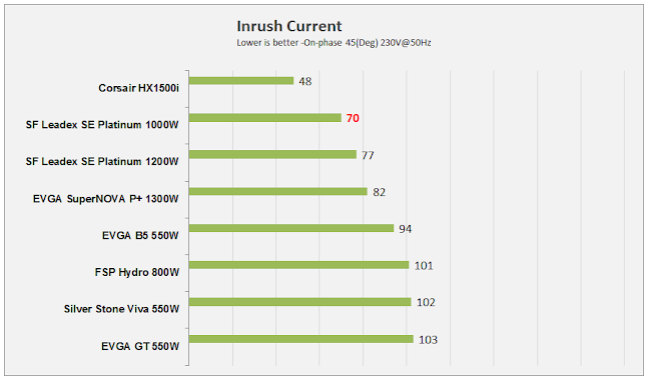

2-Inrush current testing ( Dòng khởi động):



Dòng khởi động của  Leadex SE Platinum 1000W  thấp hơn khoảng 7A so với phiên bản 1200W . Đều là những mức dòng khởi động khá nhỏ

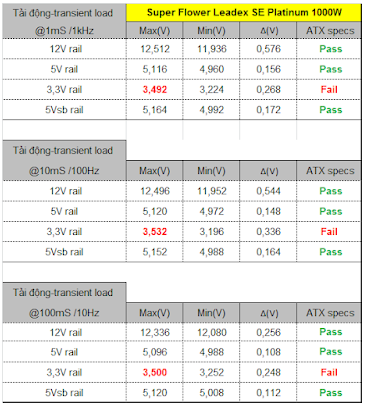

3-Sync Transient response test ( Tải biến thiên):



*Từ ngày 1/3/2022 f14lab nâng cấp hệ thống tải lên bản chroma 6330 nhằm sử dụng tính năng đồng bộ bật/tắt, việc làm này sẽ ép khả năng của PSU 1 cách chính xác/nặng nề hơn . bên cạnh đó Các đầu cấp điện DC của nguồn sẽ được mắc với 1 tụ 3300uF/16V ( theo intel ATX design guide)

Leadex SE Platinum 1000W  hoàn thành các mức tải của thử nghiệm với điện áp đường 3.3V vượt ra khỏi chuẩn ATX .





1mS:









10mS









100mS

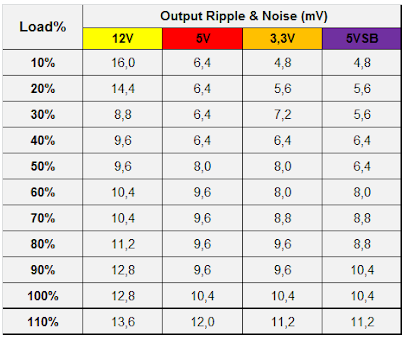

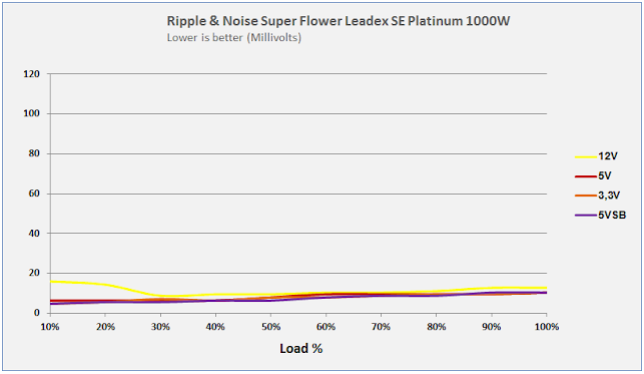

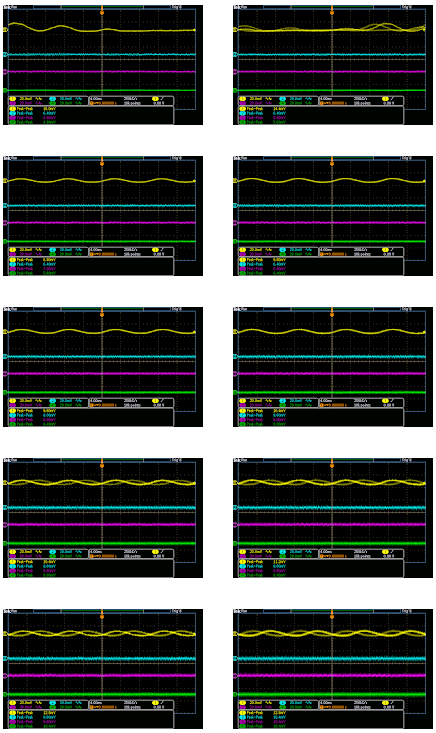

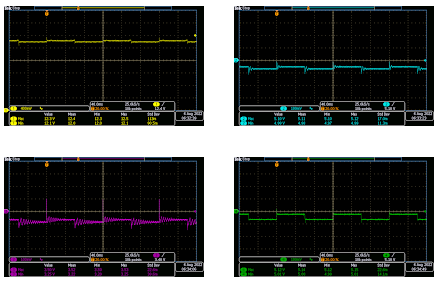

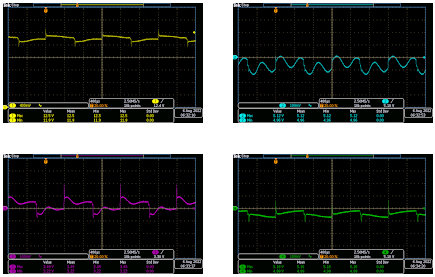

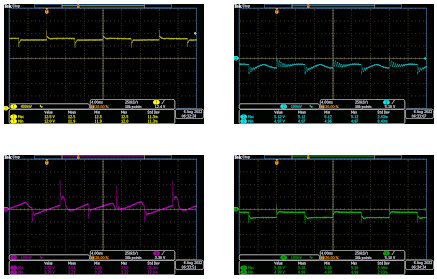

4-Ripple & Noise ( Nhiễu AC cao tần):



Leadex SE Platinum 1000W  có mức nhiễu rất tốt. Không có gì để bàn ở điều làm nên thương hiệu Super Flower nói chung và Leadex nói riêng

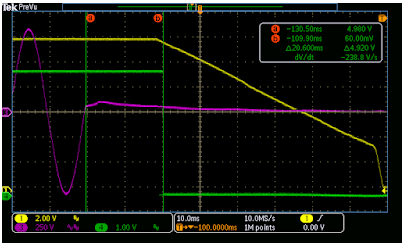

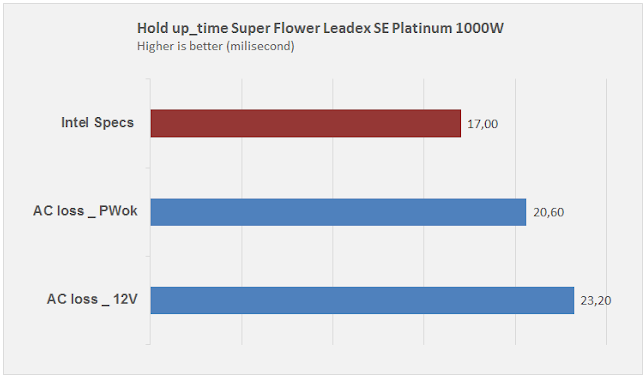

5-Hold-up time ( thời gian lưu điện):



Khác với phiên bản 1200W. Tín hiệu Power OK của Leadex SE Platinum 1000W chuẩn xác và mức hold up time cũng thỏa tiêu chuẩn ATX yêu cầu

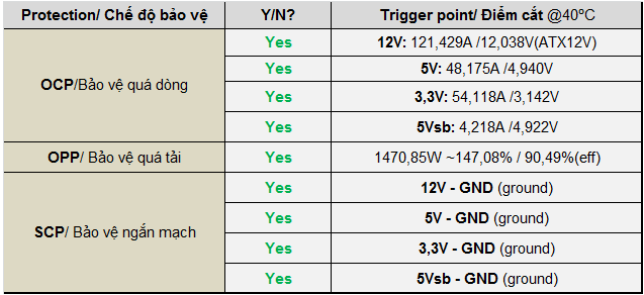

6-Protection features (Các chế độ bảo vệ):



Các chế độ bảo vệ chính trên Leadex SE Platinum 1000W hoạt động tốt và nhạy . PSU tự ngắt khi chạm điểm bảo vệ và tự khởi động lại. Tuy nhiên tương tự bản 1200W thì đường 5V và 3.3V có điểm cắt dòng khá cao khi hiện nay tổng công suất 2 đường điện này tối đa chỉ khoảng 100W





7-Earth leak current ( Kiểm tra dòng rò)

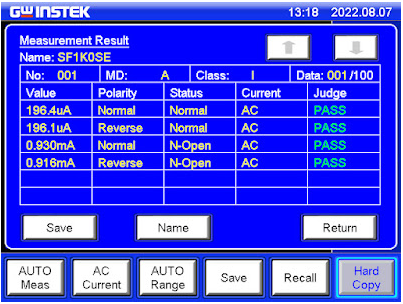

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

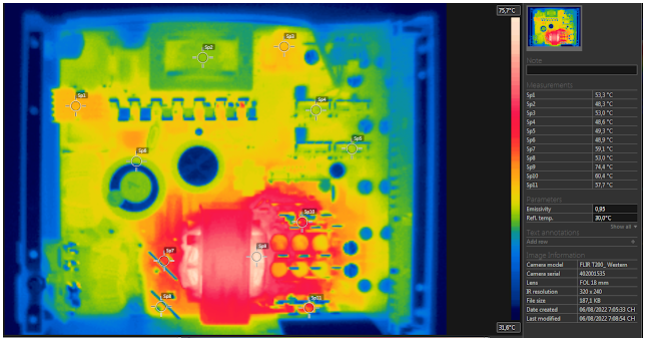

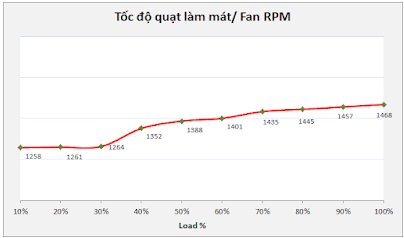

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):



Điều kiện môi trường : 38-45°C
Leadex SE Platinum 1000W hoạt động nóng hơn bản 1200W 1 chút ở chế độ tắt tính năng semifanless (ECO off). Do quạt làm mát quay tối đa chỉ khoảng 1400RPM

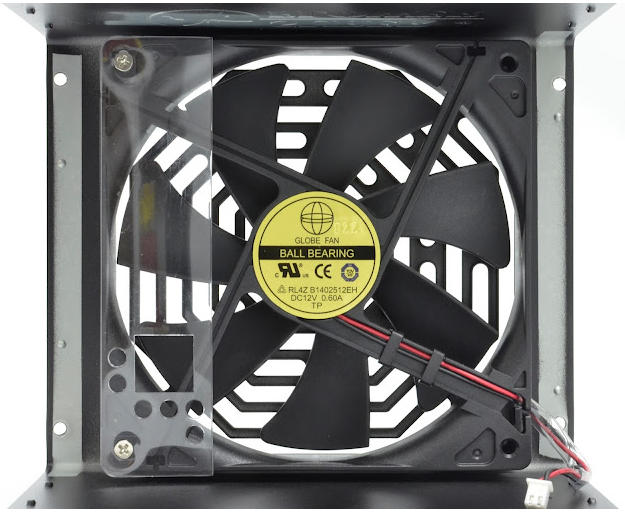

Leadex SE Platinum 1000W sử dụng quạt làm mát của hãng Globe Fan có mã RL4ZB1402512EH , Ball bearing ( bạc đạn)



IV-Kết luận:

Leadex SE Platinum 1000W có phẩm chất điện cáp và chất lượng linh kiện tốt, Hiệu suất cao trên dưới 92%@230VAC đạt tiêu chuẩn 80Plus Platinum, PSU cung cấp chế độ semifanless (ECO mode) có thể bật tắt được giúp phù hợp với nhiều đối tượng người dùng khác nhau
Leadex SE Platinum 1000W  là sản phẩm hấp dẫn cho các cấu hình máy tính Gaming/WS cao cấp hiện nay

Ưu điểm:

- Chất lượng linh kiện tốt ( 100% tụ nhật, Mosfet Infineon)

- Chất lượng điện áp & hiệu suất tốt

- Ripple noise tốt

- Hệ thống cáp 100% modul dài và mềm
- Kích thước nhỏ

Khuyết điểm:

- Nên cải thiện Sync transient đường 3.3V
