REVIEW//Đánh giá - Super Flower Leadex VII Gold ATX3.0/PCIe5.0 1300W
.JPG)
Super Flower thương hiệu nguồn máy tính(PSUs), được biết tới với dòng sản phẩm Leadex hiệu năng cao vừa đem tới tới thị trường Việt Nam dòng nguồn Leadex thế hệ thứ 7 mang tên Leadex VII Gold, đạt tiêu chuẩn ATX3.0. Được trang bị đầu cấp nguồn 12VHPWR/PCIe5.0 có công suất tới 600W. Ngoài ra dòng sản phẩm này còn có các tính năng cao cấp khác như: Hiệu suất đạt chuẩn 80Plus Gold & Cybenetics Platinum, sử dụng 100% tụ điện Nhật Bản, quạt làm mát 140mm FDB với chế độ thông minh ECO (Semi-fanless), và hệ thống cáp rởi sử dụng dây dận có tiết diện lớn
Leadex VII Gold hiện có 2 mức công suất là 1000W và1300W, với 2 phiên bản màu Đen & Trắng
I-Hộp và Phụ kiện:

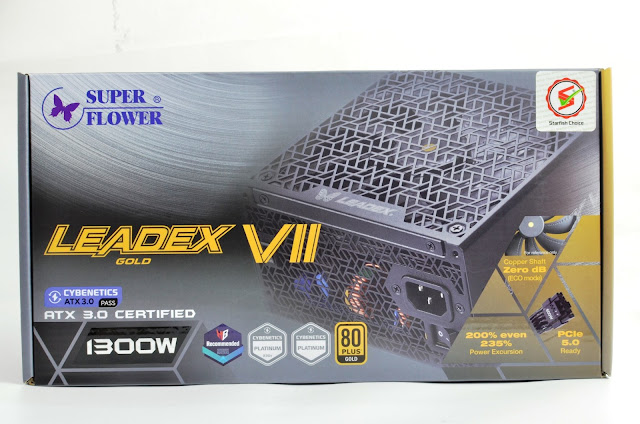

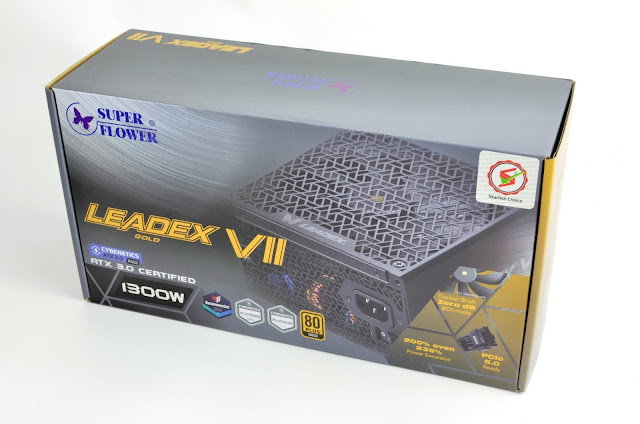

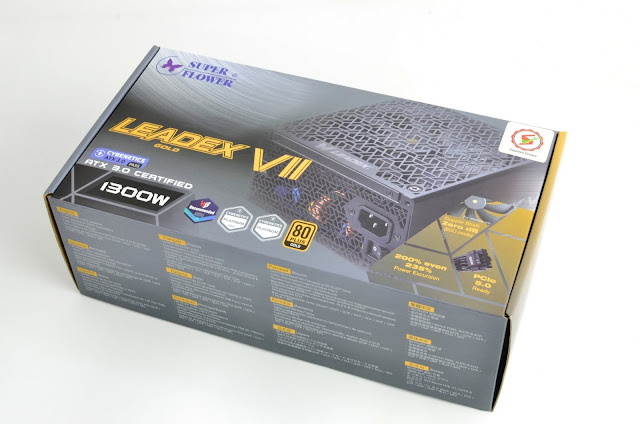

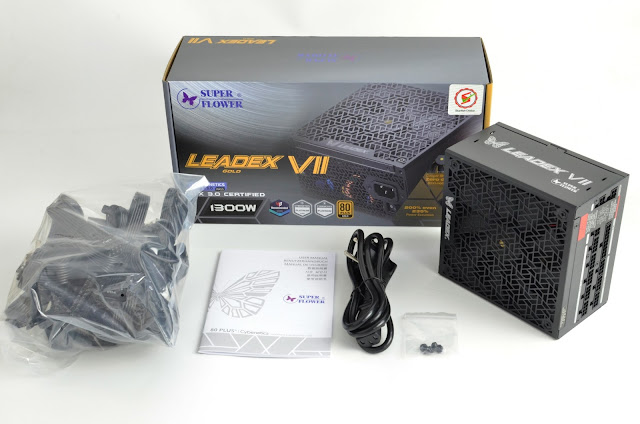

Hộp có kích thước trung bình, tông màu đen vàng, các thông số kĩ thuật được in chi tiết ở các mặt của hộp. Super Flower sử dụng chung một thiết kế hộp cho dòng Leadex VII Gold. Chỉ khác nhau nhãn dán công suất nhằm phân biệt các mức công suất khác nhau
Phụ kiện kèm theo Leadex VII Gold 1300W tương tự phiên bản 1000W đã được đánh giá cách đây không lâu, khi chỉ ở mức cơ bản gồm có: 1x Dây nguồn chuẩn EU, 4x Ốc bắt nguồn, 1x Túi đựng cáp và 1x Sách HDSD
II - PSU
1-Bên ngoài:

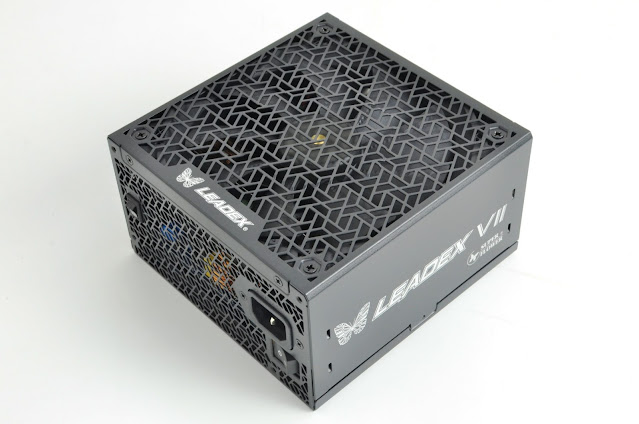

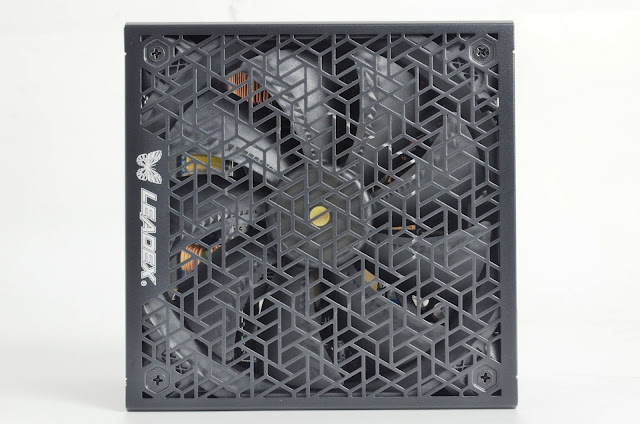

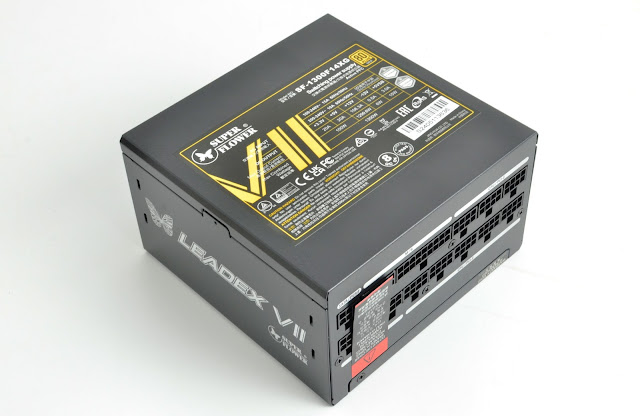

Leadex VII Gold 1300W có kích thước dài hơn ATX tiêu chuẩn khoảng 1cm được sơn tĩnh điện màu đen nhám ( phiên bản màu đen). Sử dụng quạt làm mát FDB 140mm

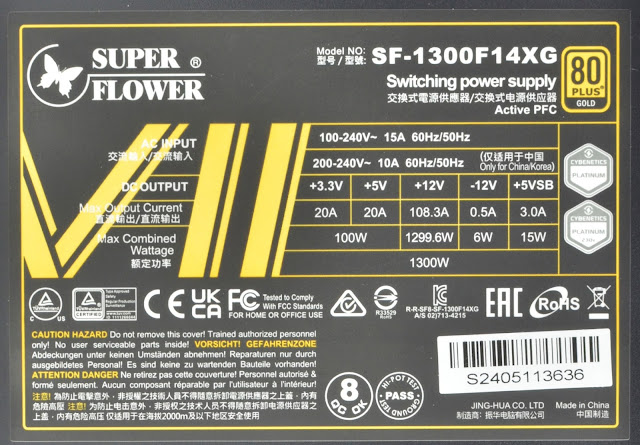

Công suất danh định: 1300W, Single rail [email protected], Active PFC fullrange 100-240Vac, 80Plus Gold & Cybenetics Platinum

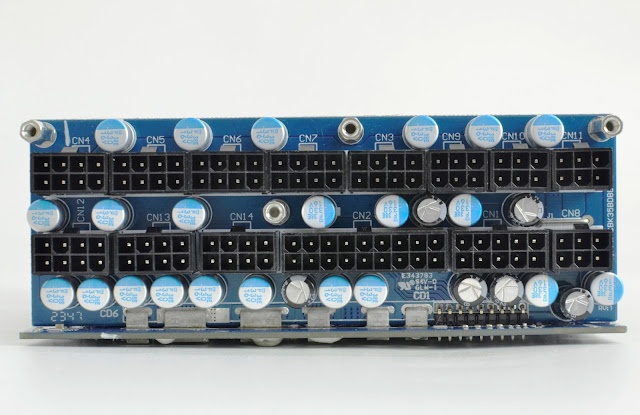

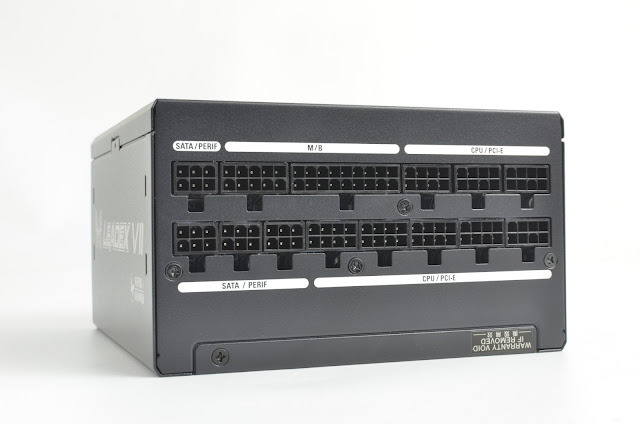

Hệ thống dạng bẹ đen của Leadex VII Gold 1300W không có sự khác biệt về số lượng cũng như chủng loại dây so với phiên bản 1000W

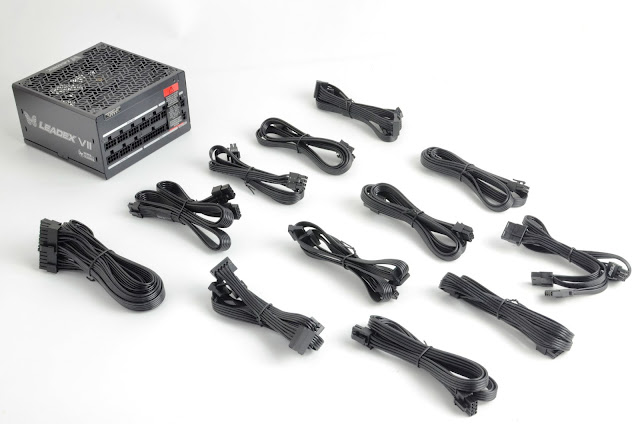

1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 70cm
4x 6+2pin PCIe: 70cm
1x 12+4pin 12VHPWR/PCIe5.0 *600W: 70cm (16AWG)
12x SATA: 55cm + 15cm +15cm + 15cm
4x ATA: 55cm + 15cm + 15cm + 15cm
2-Bên trong:

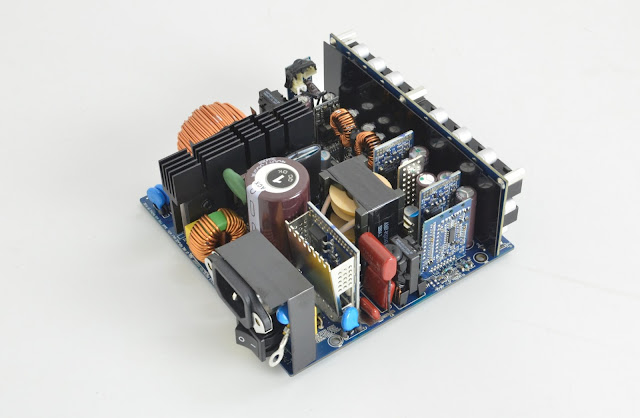

Leadex VII Gold 1000W & 1300W sử dụng Platform được thiết kế để đạt tiêu chuẩn ATX3.0, với công nghệ gần như mới nhất hiện nay là: Active PFC + Cộng hưởng LLC Full-Bridge + Chỉnh lưu đồng bộ đường 12V(SR) + VRMs(DC to DC) cho đường 5V & 3.3V

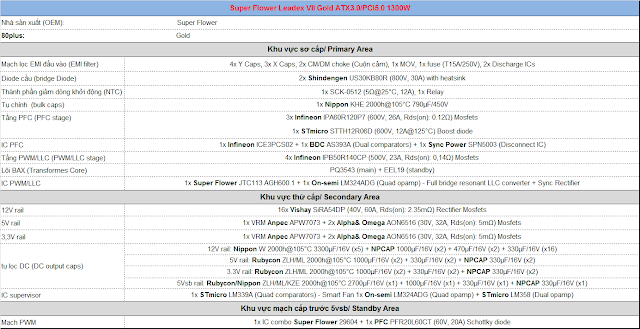

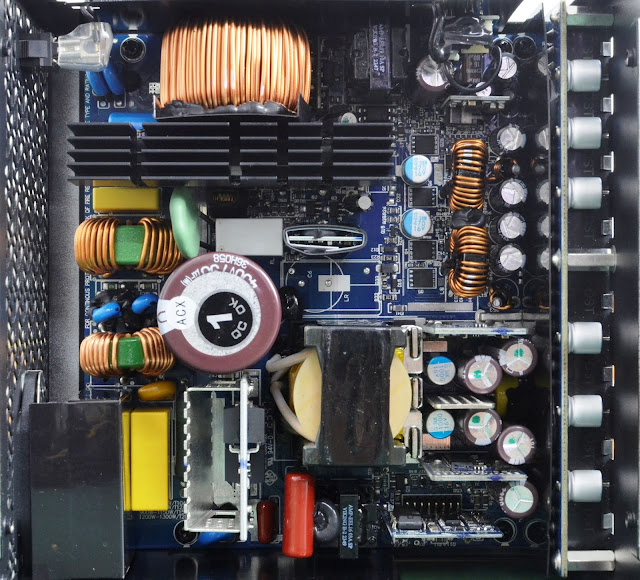

Bảng linh kiện được sử dụng trên Leadex VII Gold 1300W: :

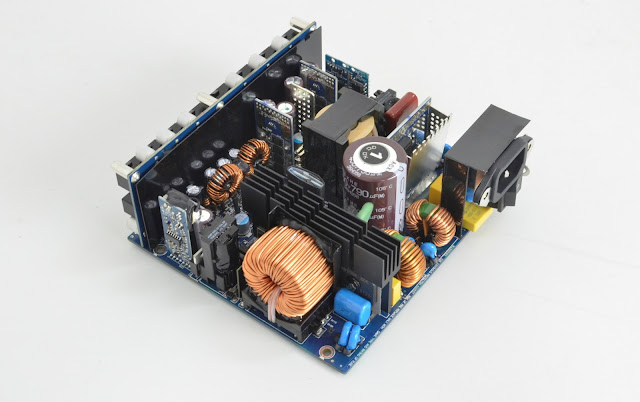

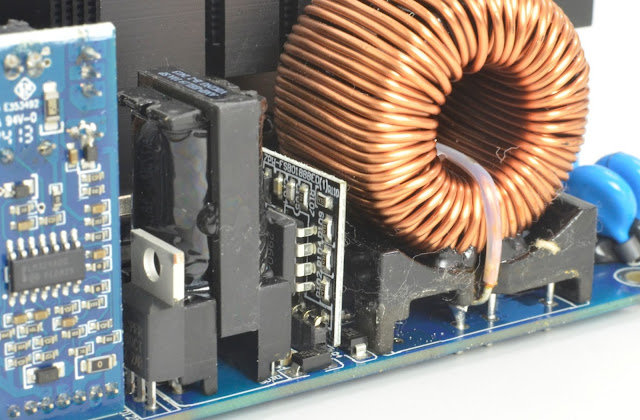

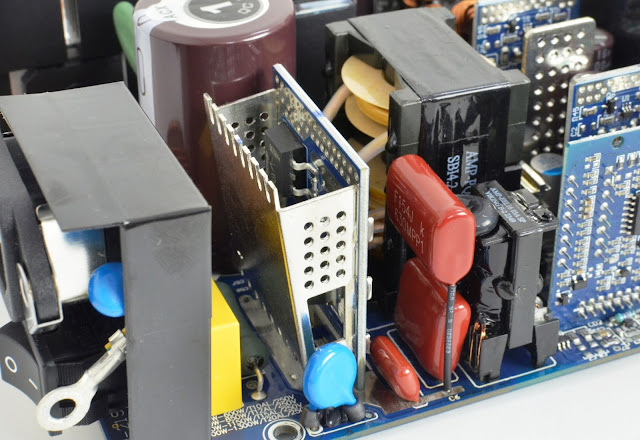

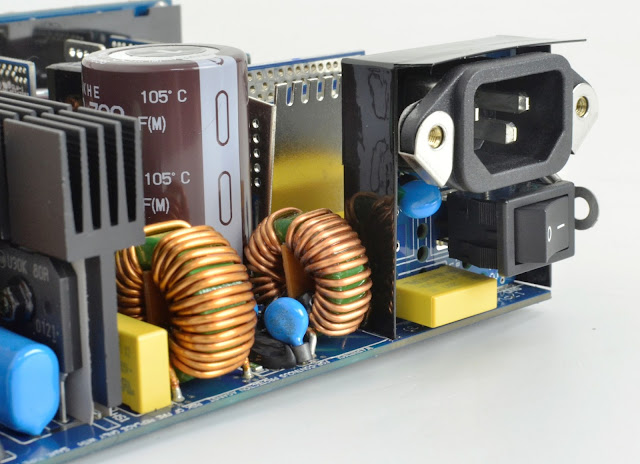

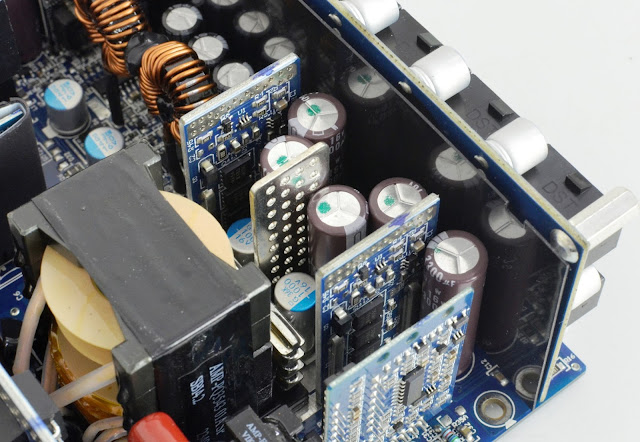

Tầng lọc nhiễu EMI nằm toàn bộ trên bo mạch chính với đầy đủ 2 lớp lọc kèm theo thành phần chống sét MOV. Ở chân các tụ Y tiếp địa đều được trang bị các lõi ferrite giúp tăng cường khả năng triệt tiêu các xung nhiễu

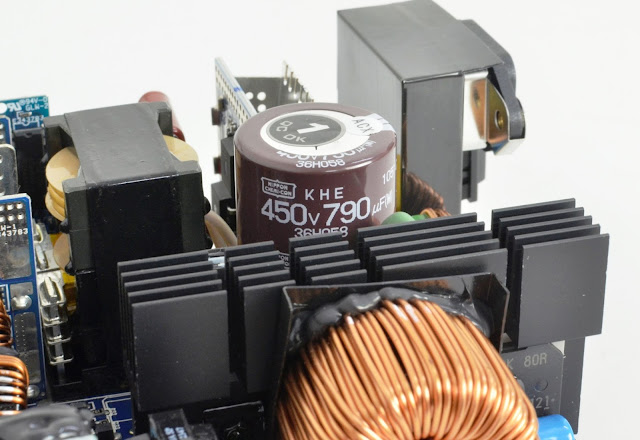

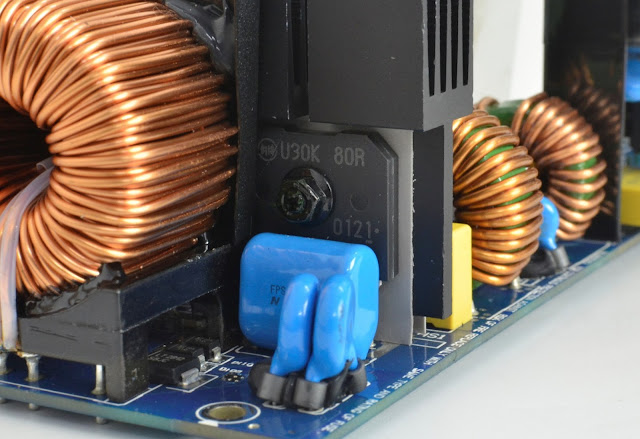

Cặp Diode cầu U30K80R có công suất lên tới 30A (x2) được đính trên phiên tản nhiệt Mosfet công suất tầng PFC giúp nâng cao khả năng tản nhiệt, Tụ chính Nippon (Nhật Bản) có điện dung 790uF/450V

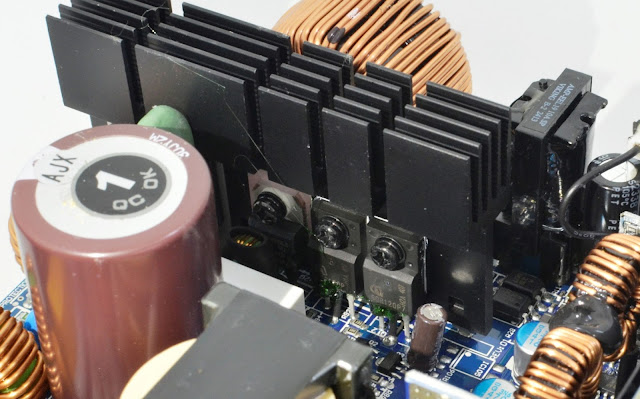

Tầng PFC sử dụng 3 Mosfet IPA60R120P7(26A) đến từ Infineon (Đức). IC tạo dao động cho tầng PFC có mã ICE3PCS02 cũng do Infineon sản xuất đi kèm theo 1 IC disconect SPN5003 giúp giảm hao phí ở chế độ nghỉ, và 1 IC so sánh điện áp AS393A.

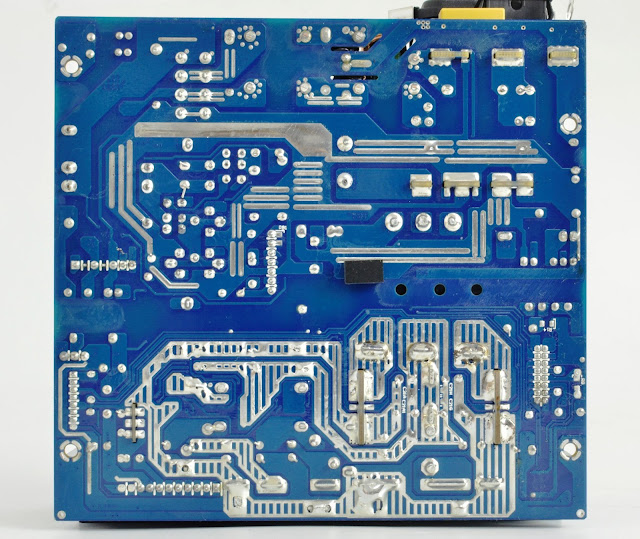

Super Flower sử dụng dạng đóng gói TO-263 cho Mosfet của khối mạch cầu H ( Full-Bridge) tầng cộng hưởng LLC, với 4 Mosfet Infineon IPB50R140CP (23A) có công suất thiết kế lớn hơn phiên bản 1000W nhằm đảm bảo khả năng hoạt động ổn định . Các Mosfet sẽ được tản nhiệt trực tiếp qua phần mạch in/PCB được thiết kế cho nhiệm vụ này

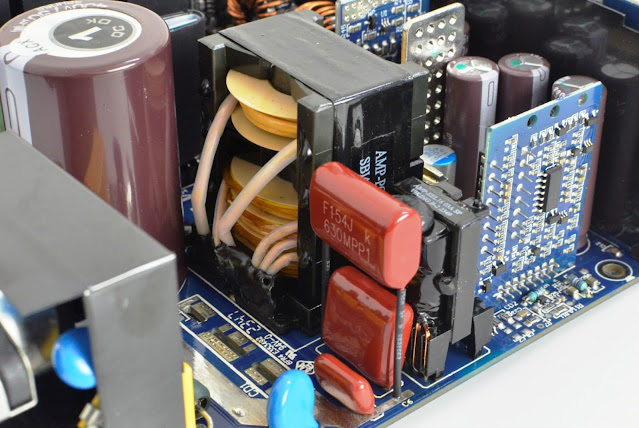

IC tạo dao động cho tầng cộng hưởng LLC do Super Flower cung cấp có mã là JT113, Biến áp chính (BAX) sử dụng lõi PQ35 quấn dây sơ cấp - thứ cấp xen kẽ nhau nhằm tăng hiệu suất chuyển đổi cũng như giảm nhiễu EMI

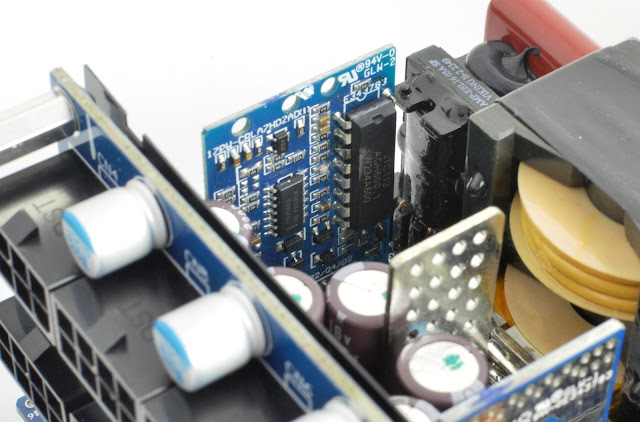

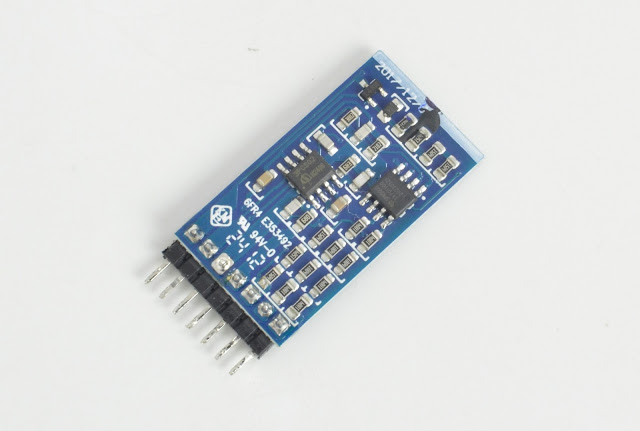

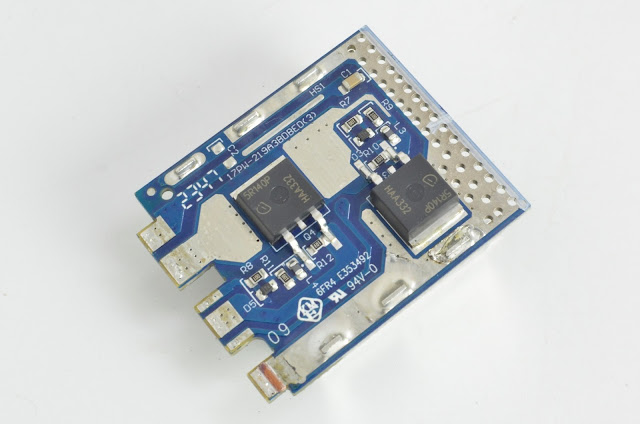

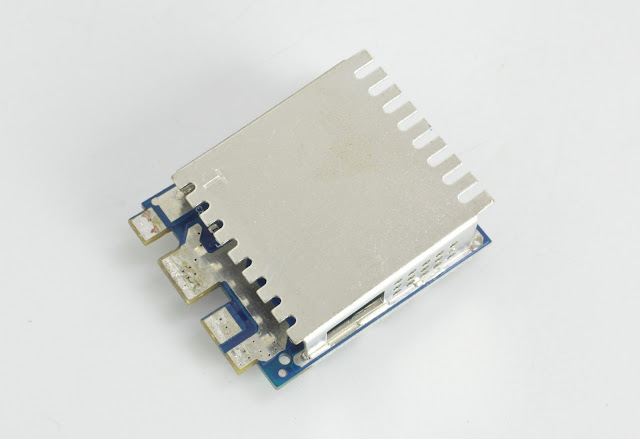

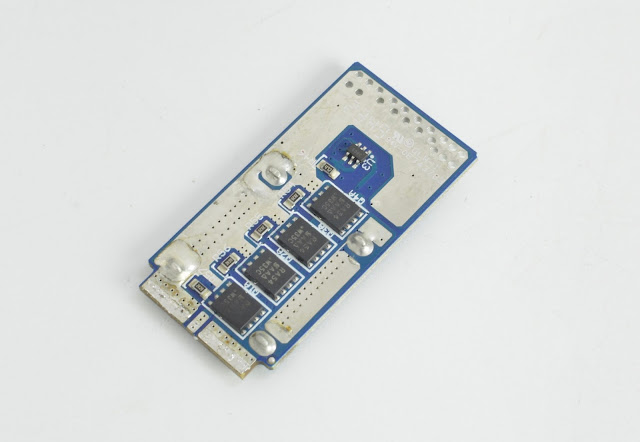

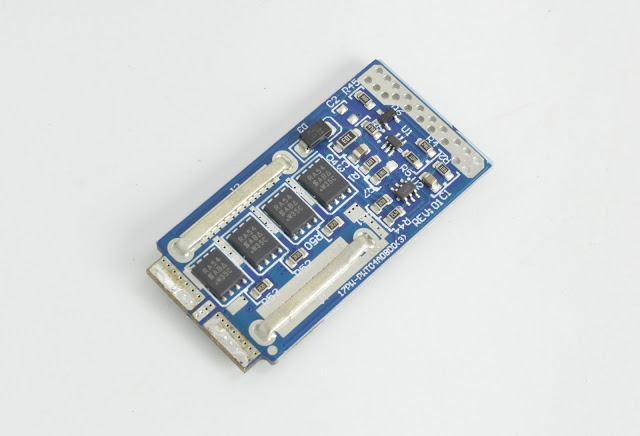

Đường 12V duy nhất được chỉnh lưu đồng bộ bởi 16 Mosfet Vishay SiRA54DP(60A x16) được hàn trên 2 module nhỏ.

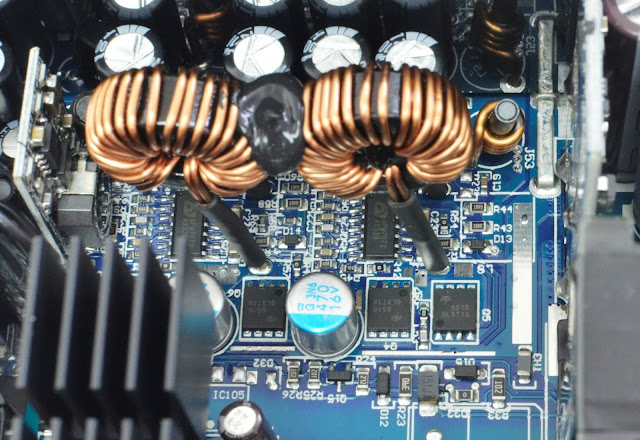

Mạch VRMs(DC to DC) của đường 5V và 3.3V được tạo ra từ 2 khối mạch tương tự nhau sử dụng 1 IC dao động Anpec APW7073 lái 2 Mosfet AON6516, tất cả được hàn ở mặt trên của bo mạch chính

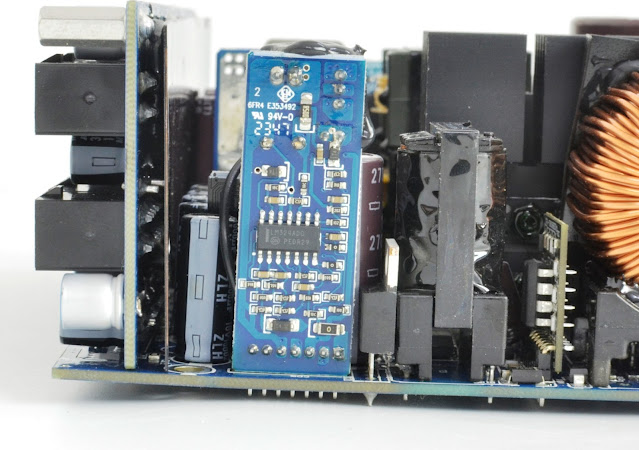

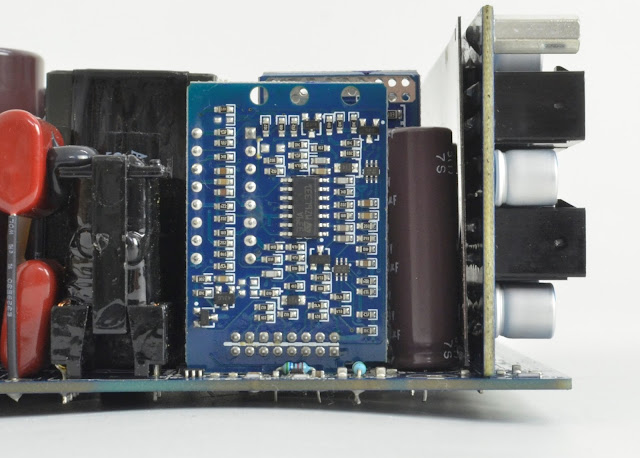

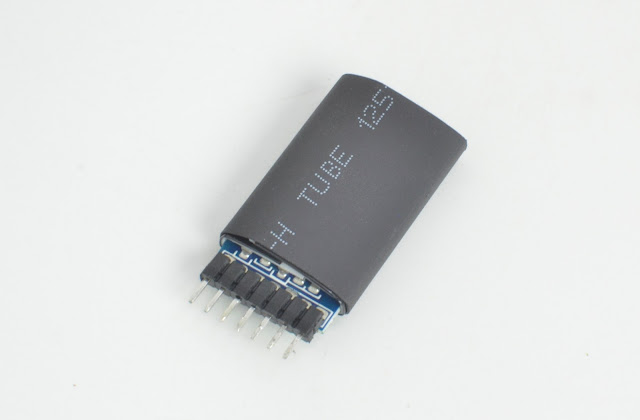

IC giám sát sử dụng IC so sánh điện áp LM339A, Mạch Smart fan với tính năng Semi-Fanless do 2 Opamp LM324 và LM358 đảm nhiệm, Mạch cấp trước 5Vsb được tạo ra bởi 1 IC combo 29604 cũng do Super flower cung cấp
III - Thử nghiệm:
1-Load testing ( Thử tải):

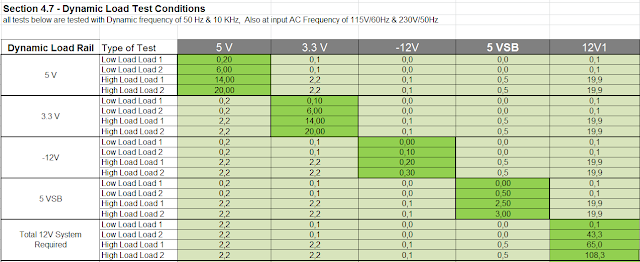

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

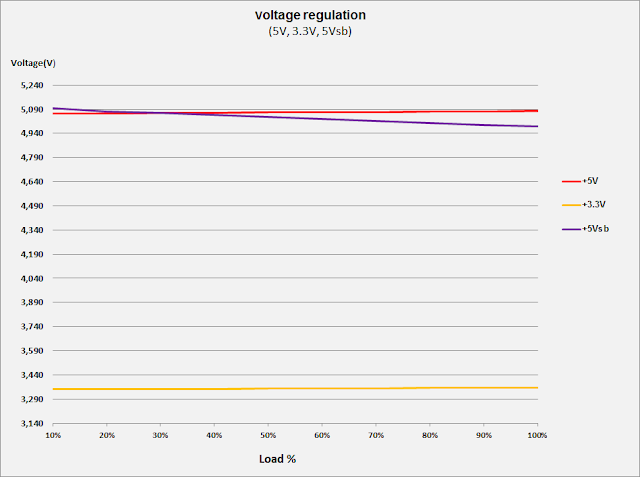

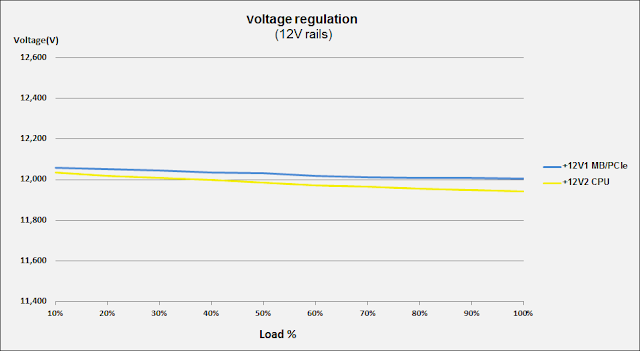

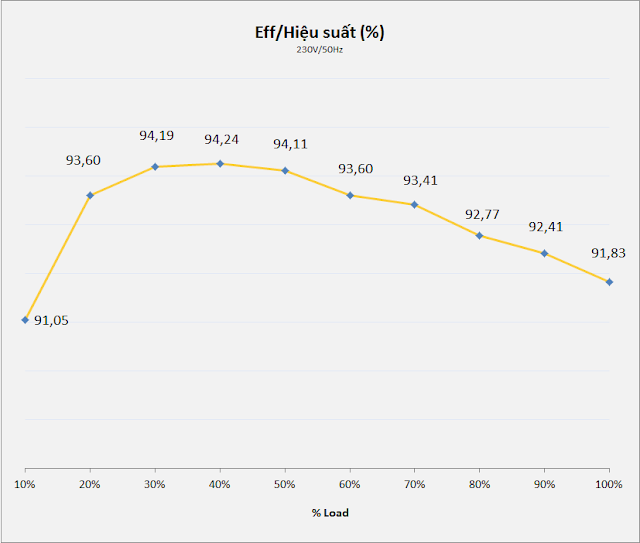

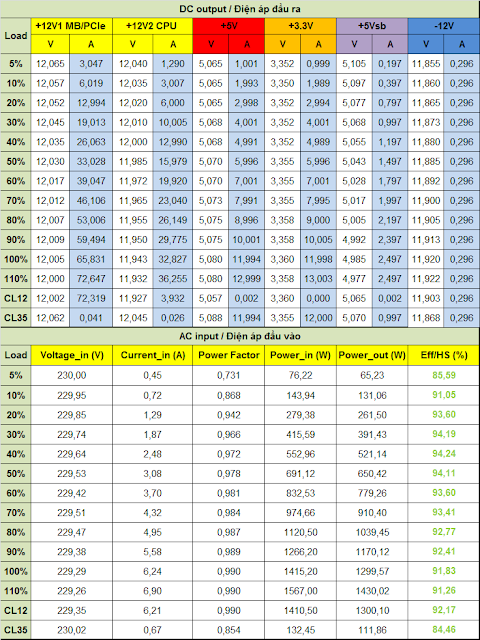

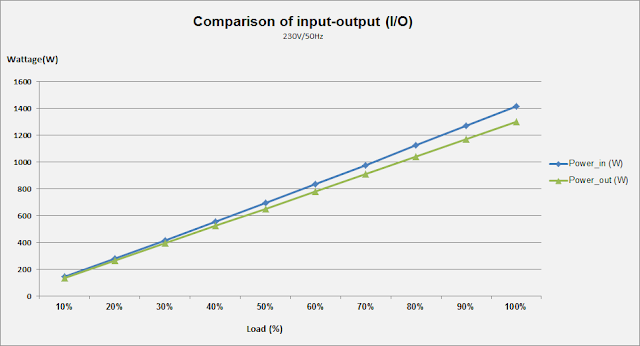

Chất lượng điện áp thu được từ Leadex VII Gold 1300W là rất tốt. Điện áp dao động nhỏ nằm gọn trong chuẩn ATX3.0 yêu cầu. Do trang bị DC to DC nên không có điều bất thường dù chỉ là nhỏ nhất ở các mức tải không đồng đều (CL). Hiệu suất tối đa đạt được 94@230Vac với chuẩn 80Plus Gold & Cybenetics Platinum
2-Inrush current testing ( Dòng khởi động):

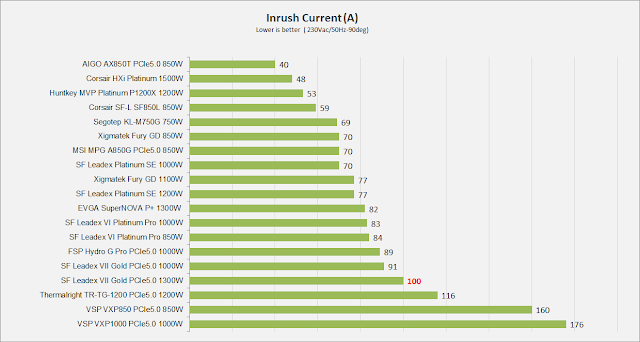

Dòng khởi động của Leadex VII Gold 1300W đạt khoảng 100A cao hơn 1 chút so với bản 1000W
3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0/3.1 )

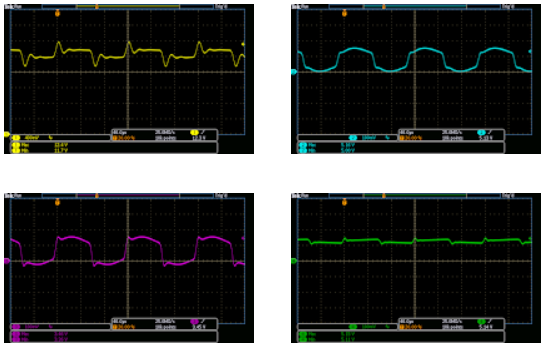

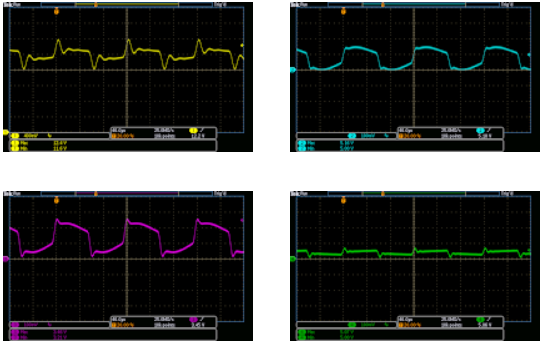

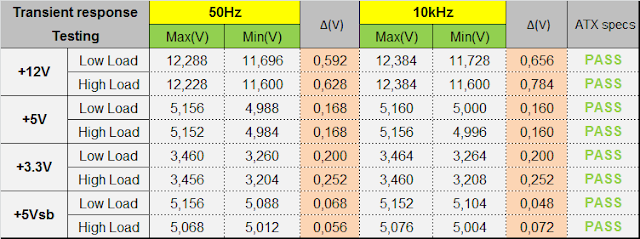

Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. Leadex VII Gold 1300W có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

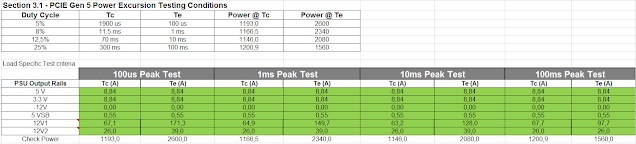

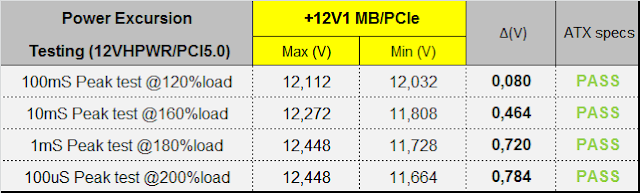

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

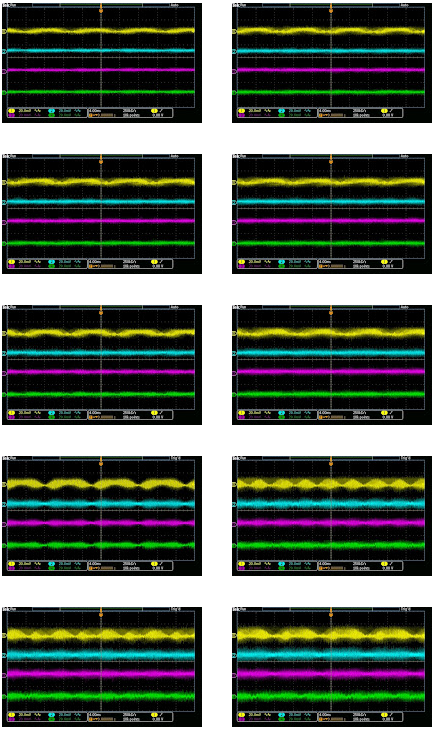

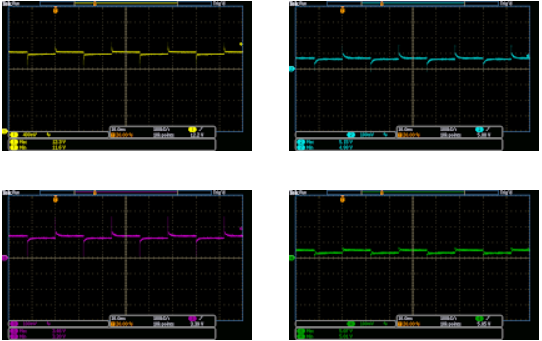

-50Hz Low load:
-50Hz High load:
-10kHz Low load:
-10kHz High load:
120% Load:
160% Load:
180% Load:
200% Load:
4-Ripple & Noise ( Nhiễu AC cao tần):

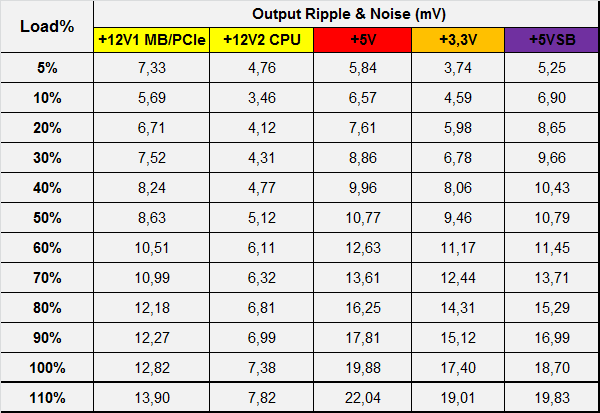

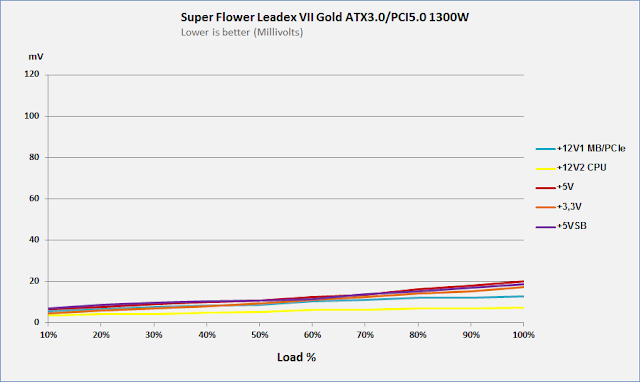

Mức nhiễu cao tần thấp luôn là thế mạnh của Super Flower nhất là dòng Leadex nói chung. Và Leadex VII Gold 1300W cũng không ngoại lệ khi có mức nhiễu đều dưới 20mV và không cần sử dụng cáp đính tụ để làm được điều này
5-Hold-up time ( thời gian lưu điện)

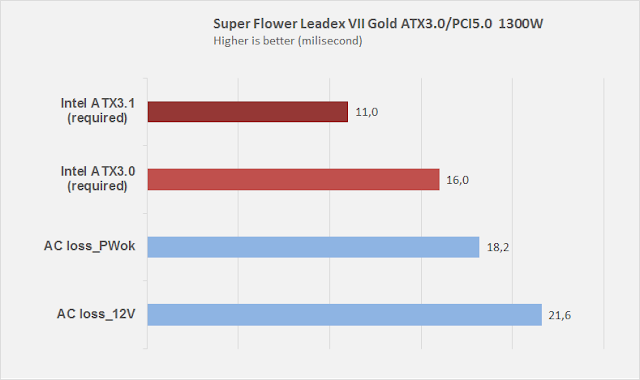

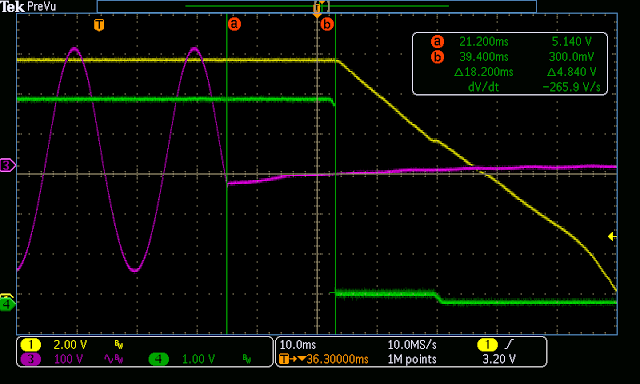

Leadex VII Gold 1300W dễ dàng đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 18,2mS/16mS và Đường 12V rời khỏi mức điện áp an toàn sau 21,6mS/17mS
.png)
.png)
6-Protection features (Các chế độ bảo vệ):

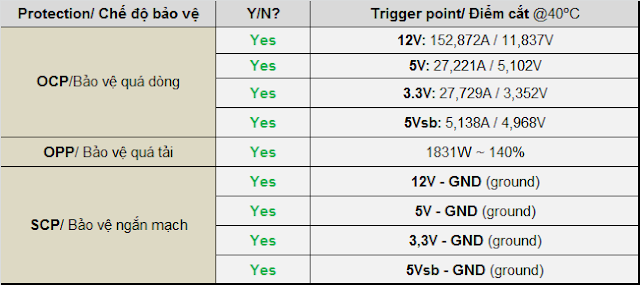

Các chế độ bảo vệ trên Leadex VII Gold 1300W hoạt động tốt và nhạy.với điểm cắt dòng hợp lí. Không có gì để phàn nàn về các bước thử này
7-Earth leak current ( Kiểm tra dòng rò):

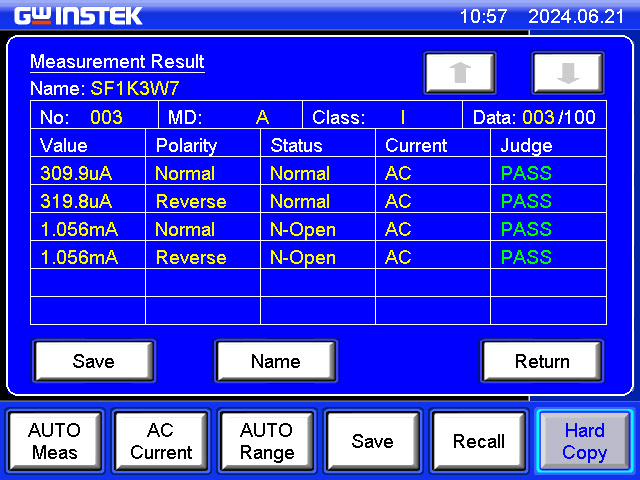

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò
8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

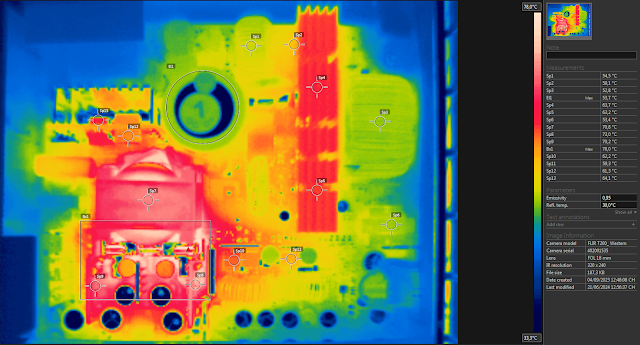

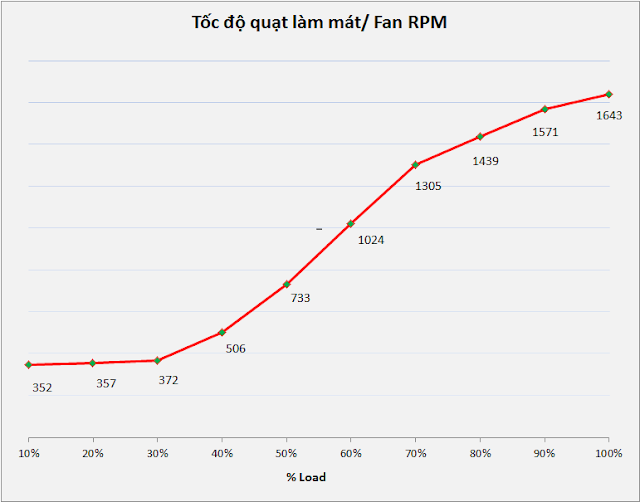

Leadex VII Gold 1300W được thử nghiệm khi chế độ semi fanless được tắt, Quạt sẽ quay ngay từ khi kích nguồn với tốc độ "đuổi ruồi" khoảng gần 400RPM cho tới khi PSU đủ nóng (>50% load) quạt mới bắt đầu tăng tốc cho tới khi đạt tốc độ tối đa khoảng 1600RPM. Điều này giúp PSU hoạt động khá êm ái. Nhiệt độ hoạt động và tốc độ quạt làm mát có cao hơn phiên bản 1000W đôi chút ~150rpm/8°C. Với mức công suất thực lớn hơn 300W thì lượng nhiệt toả ra cao hơn là điều dễ hiểu. Có thể thấy khu vực nóng nhất trên PSU vẫn là ngõ ra biến áp chính và khu vực ngõ vào các mosfet chỉnh lưu đồng bộ trên dưới 78°C.

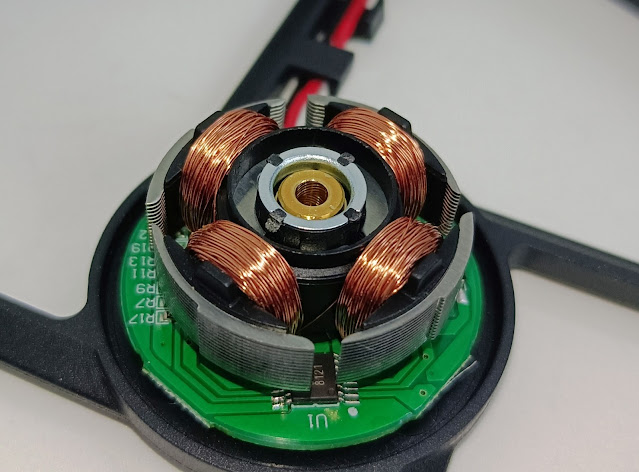

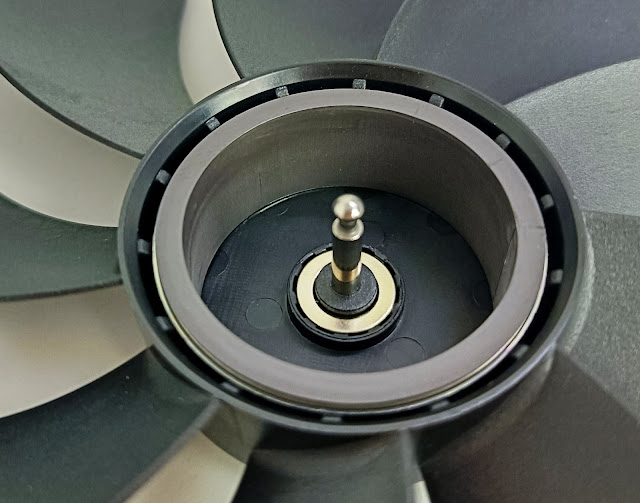

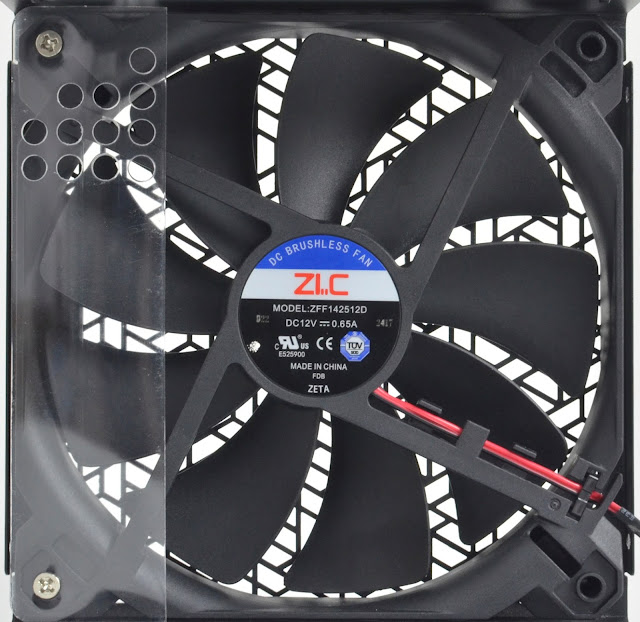

Quạt làm mát ZIC mã ZFF142512D 140mm,12V 0.65A, sử dụng bạc lót loại Fluid Dynamic Bearing(FDB) có tuổi thọ cao
IV-Kết luận:
Super Flower Leadex VII Gold 1300W có chất lượng linh kiện và phẩm chất điện áp tốt, các kết quả thu được gần như tương đồng với phiên bản 1000W. Hiệu suất cao đạt 94@230Vac với chuẩn 80Plus Gold & Cybenetics Platinum, Nguồn được trang bị sẵn 01 đầu cấp nguồn 12VHPWR/PCIe5.0 có công suất tối đa 600W tương thích tốt với thế hệ card đồ họa RTX4000. Quạt làm mát FDB hoạt động êm ái với tính năng Semi-Fanless có thể bật tắt được giúp phù hợp với nhiều đối tượng người dùng khác nhau
Leadex VII Gold 1300W là sự lựa chọn hấp dẫn cho các cấu hình máy tính(PC) cao cấp sử dụng card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt (100% tụ Nhật, Mosfet Infineon/Đức)
-Chất lượng điện áp tốt (Ripple & Noise nhỏ)
-Đạt 200% power excursion trong thử nghiệm mô phỏng dòng tiêu thụ của card đồ họa
-Hiệu suất đạt 94@230Vac với chứng nhận 80Plus Gold & Cybenetics Platinum
-Quạt làm mát FDB với chế độ Semi-fanless có thể bật tắt được
Khuyết điểm:
-.Đắt hơn phiên bản Leadex VII Gold 1000W
-Xin cảm ơn Super Flower đã cung cấp sản phẩm Review!
Hy vọng rằng bài viết này đã mang lại cho bạn nhiều thông tin hữu ích về nguồn Super Flower Leadex VII Gold 1300W (link mua hàng tại đây). Với chất lượng và hiệu suất vượt trội, sản phẩm này không chỉ đảm bảo cung cấp nguồn điện ổn định mà còn giúp tối ưu hóa hoạt động của PC của bạn.
Hãy ghé thăm cửa hàng trực tuyến của Sicomp ngay hôm nay để khám phá thêm về các sản phẩm linh kiện máy tính hàng đầu và đảm bảo rằng PC của bạn luôn hoạt động ổn định và hiệu quả nhất!
