Tổng quan về bộ nguồn của ASRock

Hộp và phụ kiện

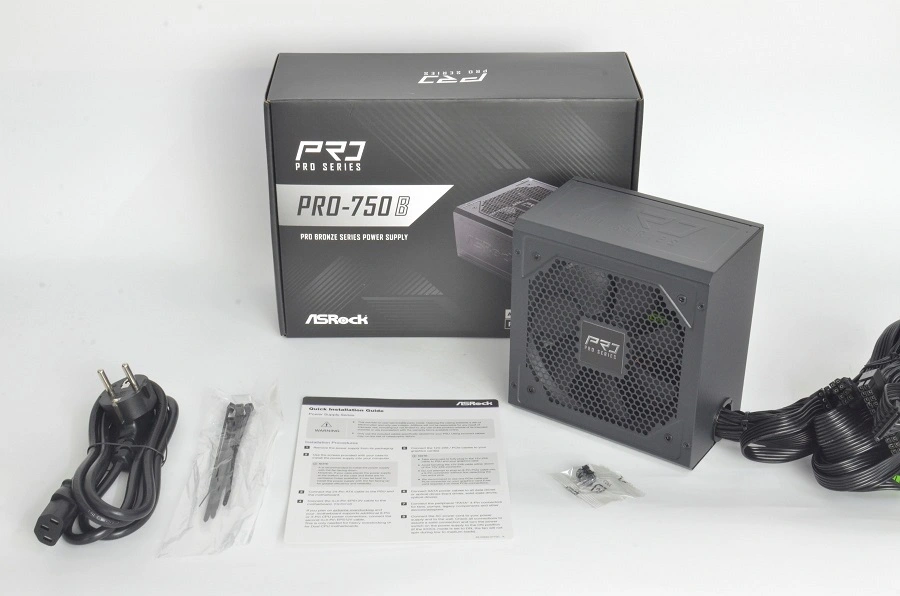

Hộp của PRO-750B PCIe5.1 750W có kích thước nhỏ nhắn, tông màu đen trắng. Thông số kỹ thuật được in chi tiết ở mặt sau của hộp, Phụ kiện kèm theo PRO-750B PCIe5.1 750W gồm có: 1x cáp nguồn EU type, 4 ốc vặn nguồn, 5x dây rút(zip tie), và tờ HDSD.

PRO-750B PCIe5.1 750W có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Mặt hông được dập nổi thương hiệu ASRock và dòng sản phẩm PRO series. Nguồn sử dụng quạt làm mát 120mm

• Công suất danh định: 750W, Single rail 12V@750W,  Active PFC fullrange 100-240Vac và hiệu suất đạt chuẩn 80Plus Bronze

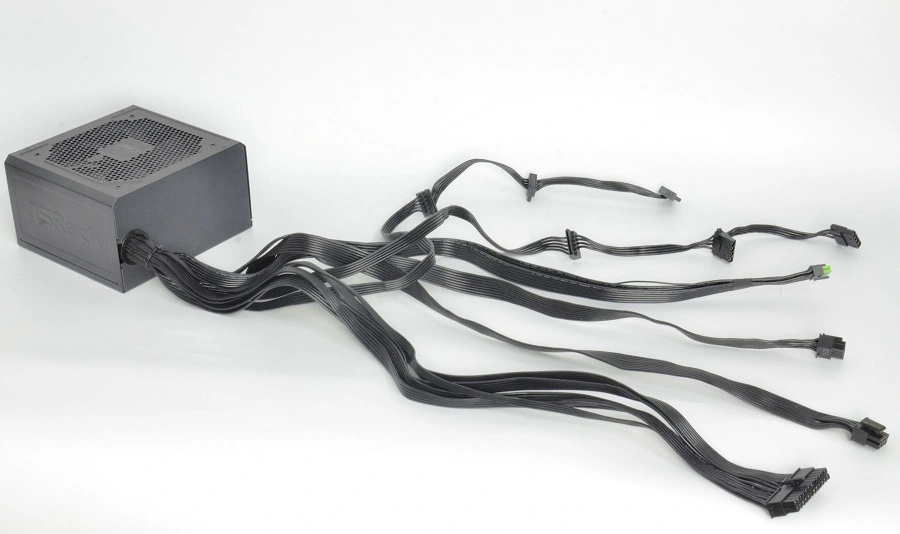

Hệ thống cáp bẹ đen mềm gồm có:

• 1x 24pin MB: 55cm
• 1x 4+4pin ATX12V: 60cm
• 1x 6+2pin PCIe: 55cm
• 1x 12V-2x6/PCIe5.1 450W: 60cm (16AWG) Cáp 12V-2x6/PCIe5.1 được làm 2 màu nhằm giúp người dùng phát hiện trường hợp cắm chưa được chặt
• 4x SATA: 45cm + 10cm + 10cm
• 2x ATA: 45cm + 10cm + 10cm

Bên trong

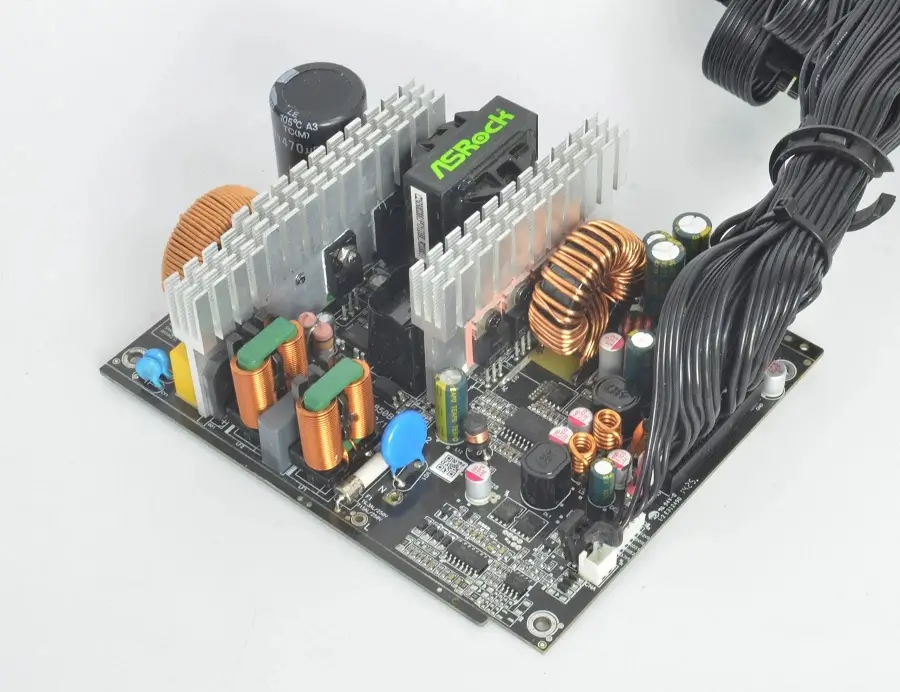

ASRock chọn Highpower làm nhà sản xuất(OEM) cho dòng sản phẩm PRO-750B PCIe5.1 750W . Với Platform thế hệ mới NO-850B sử dụng thiết kế Active PFC + Dual Forward + Chỉnh lưu đồng bộ(SR) + DC to DC cho đường 5V & 3.3V.

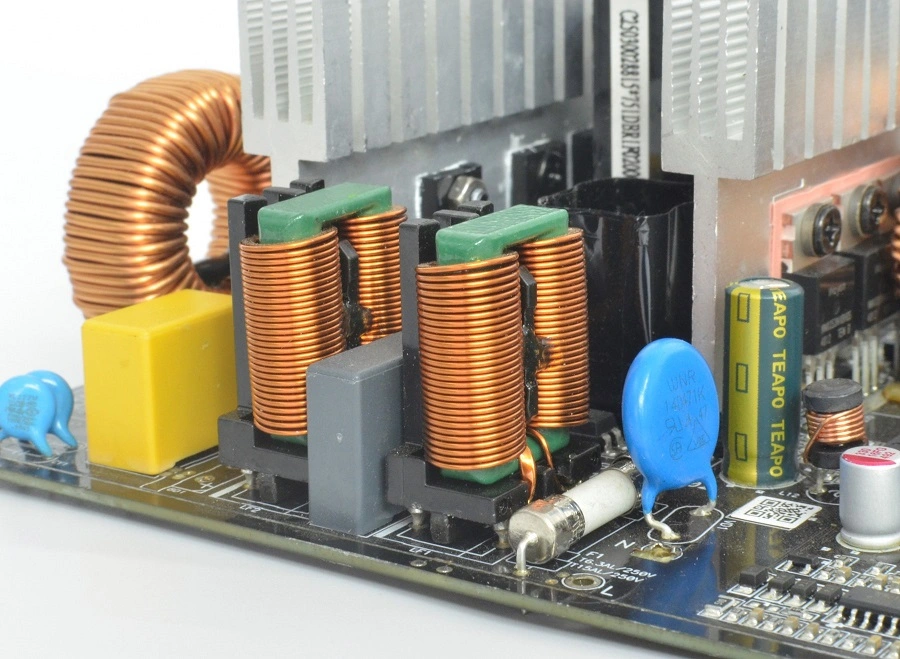

Mạch EMI trang bị 2 lớp lọc, kèm theo thành phần chống sét MOV là sự đầu tư tốt để giảm thiểu xung nhiễu EMI thoát ra lưới điện bên ngoài, cũng như giảm thiểu xung nhiễu từ lưới điện dân dụng nếu có tác động vào các thành phần nhạy cảm phía sau.

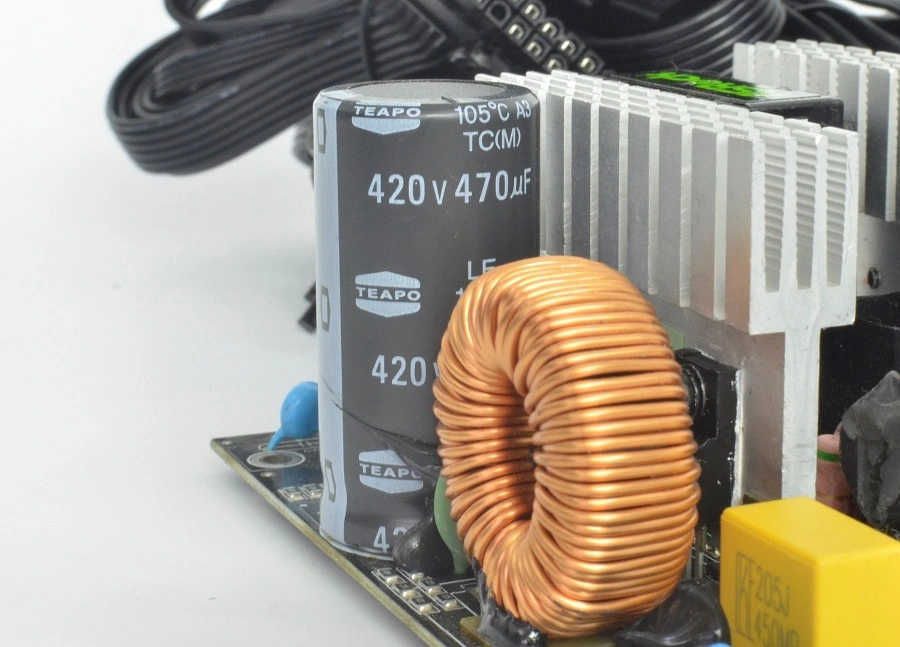

Diode cầu GBU1508 được lắp trên tấm tản nhiệt riêng biệt đem lại khả năng tản nhiệt tốt hơn khi hoạt động ở lưới điện áp thấp. Tụ chính Teapo có mức điện dung 420V/470uF

Tầng PFC sử dụng cặp Mosfet Sanrise SRC65R220BS(21.2A), và tầng PWM sử dụng cặp Mosfet WayOn WML20N50D1(20A). Cả 2 tầng hoạt động dưới sự điều khiển từ IC dao động Champion CM6805BG.

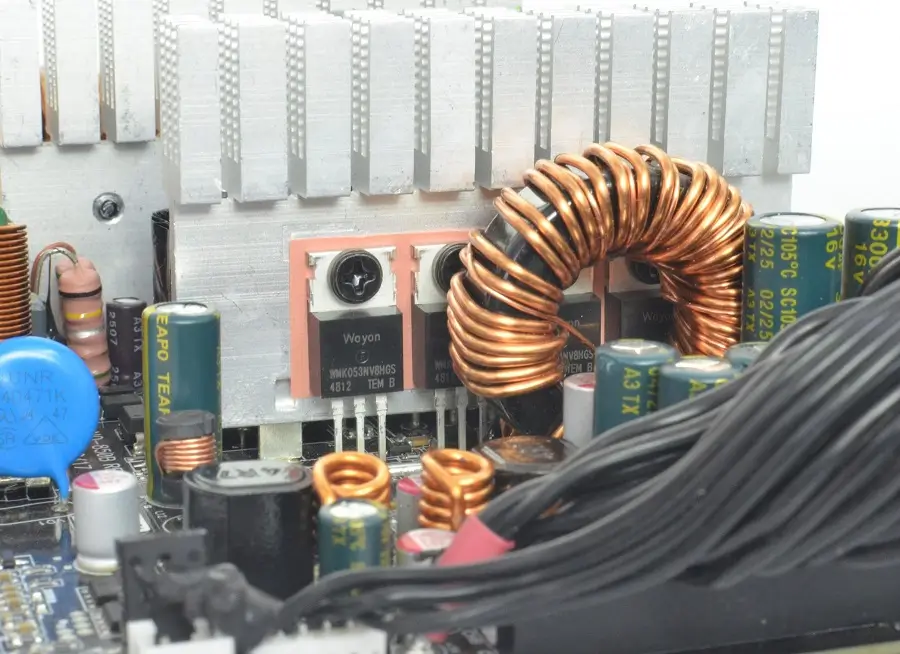

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên PRO-750B PCIe5.1 750W là tổ hợp 4 Mosfet Wayon WMK053NV8HGS(125A x4), đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống

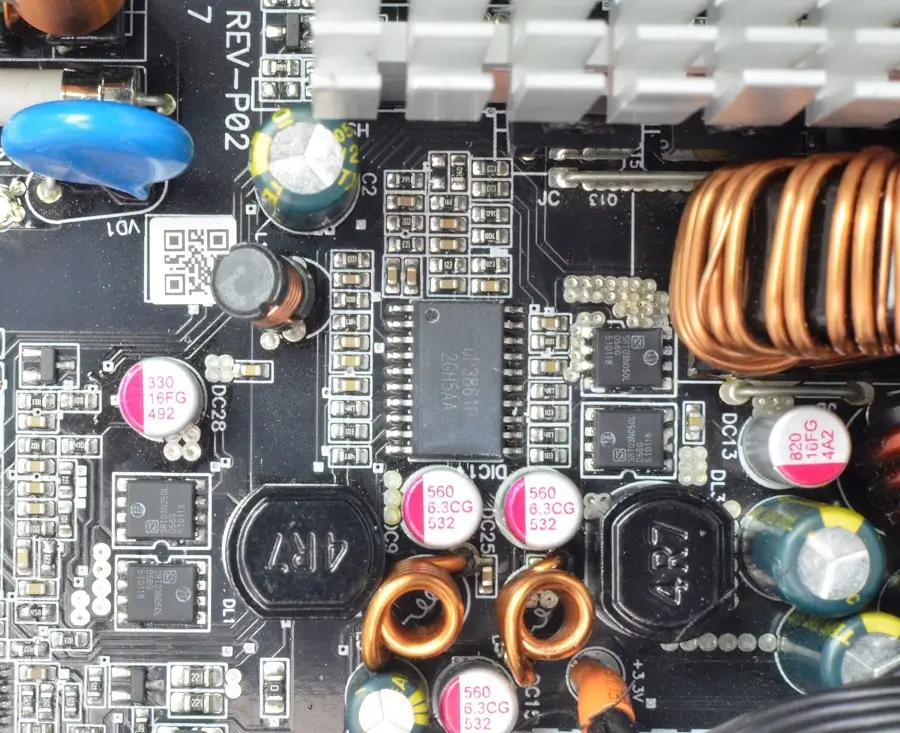

Đường 5V và 3.3V được tạo ra từ khối mạch VR Ms (DC to DC) sử dụng IC dao động uPI semi UP3861P(2ch) lái 4 Mosfet Sanrise SRT03N050LD56TR-G(55A), PRO-750B PCIe5.1 750W cũng sử dụng thêm tụ rắn để lọc nhiễu ngõ ra cho 2 đường điện này.

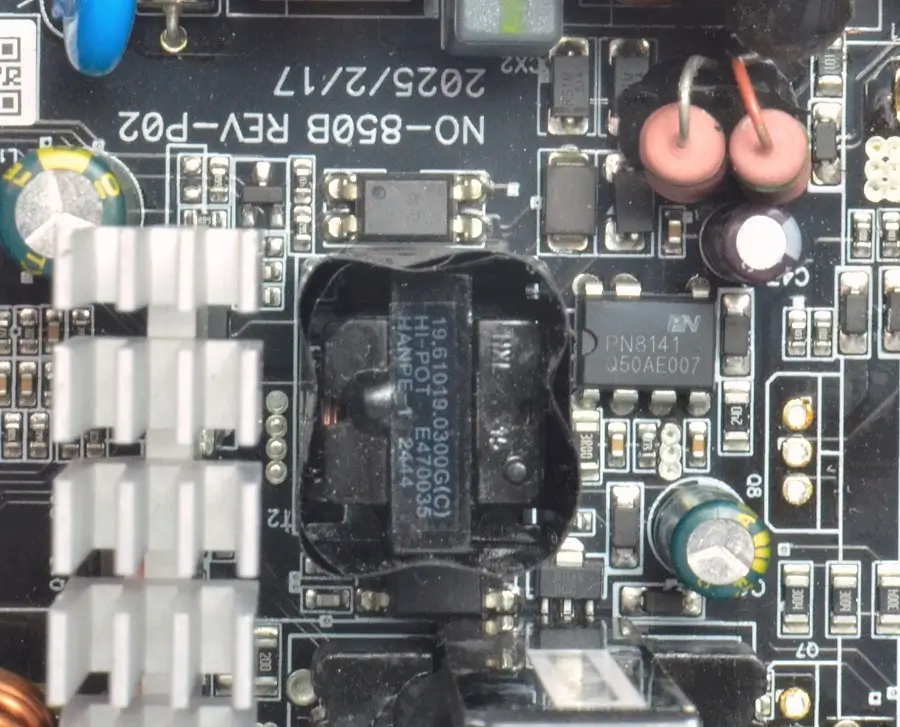

IC giám sát hoạt động là loại Weltrend WT7527RT cung cấp 4 chế độ bảo vệ trên cả 3 đường điện chính là OVP/UVP/SCP/OCP. Đường cấp trước 5Vsb được tạo ra từ IC combo Chipown PN8141, các tụ hóa và tụ rắn lọc DC ngõ ra đều đến từ hãng Teapo(Đài Loan)

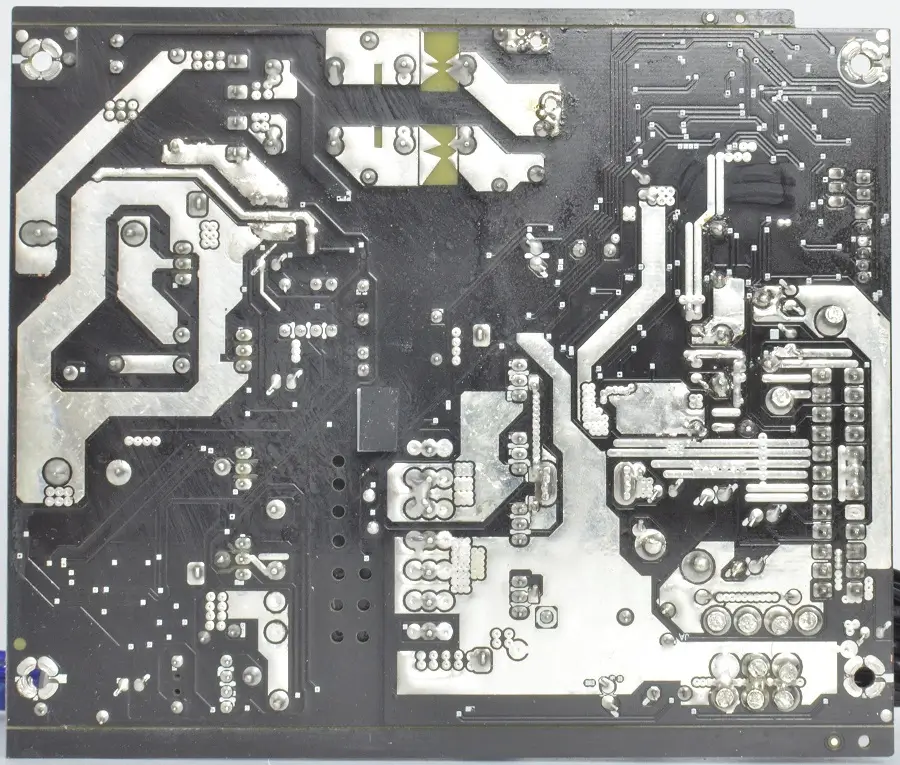

Phần mạch in tương đối sạch do còn vài vết flux thừa, các mối hàn sáng bóng

Thử nghiệm

Thử tải

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail

• 12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
• 12V2: Chỉ mình CPU (ATX12V/ESP12V)

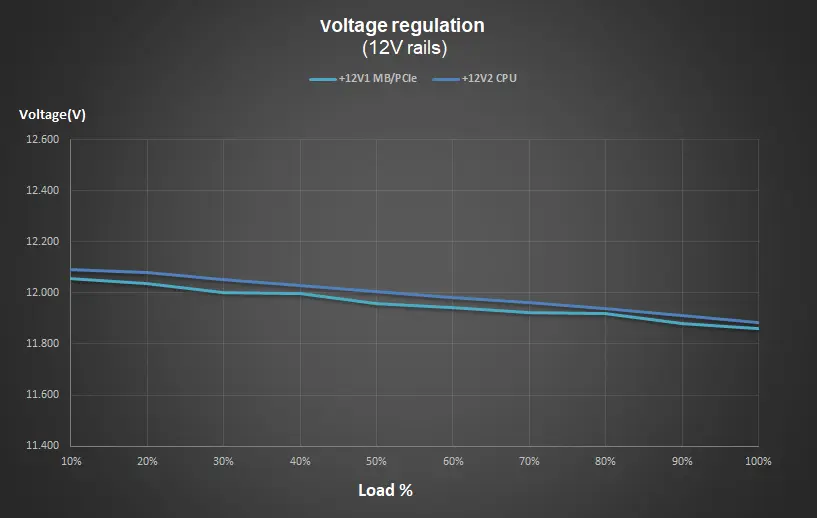

PRO-750B PCIe5.1 750W  hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất trên dưới 90%@230Vac với hiệu suất chuẩn 80Plus Bronze/Silver. Do trang bị tính năng DC to DC vì thế các đường điện đều đạt yêu cầu ngay tại những bài kiểm tra tải không đồng đều (CL)

Dòng khởi động

PRO-750B PCIe5.1 750W có dòng khởi động tương đối thấp trong phân khúc khi đạt khoảng 87A

Tải biến thiên

• Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

PRO-750B PCIe5.1 750W có điện áp dao động trên các đường điện ở mức khá. Hơi đáng tiếc là đường 3.3V rơi ra ngoài tiêu chuẩn ATX dù không đáng kể ( ~0.05V)

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra.

Nhiễu AC cao tần

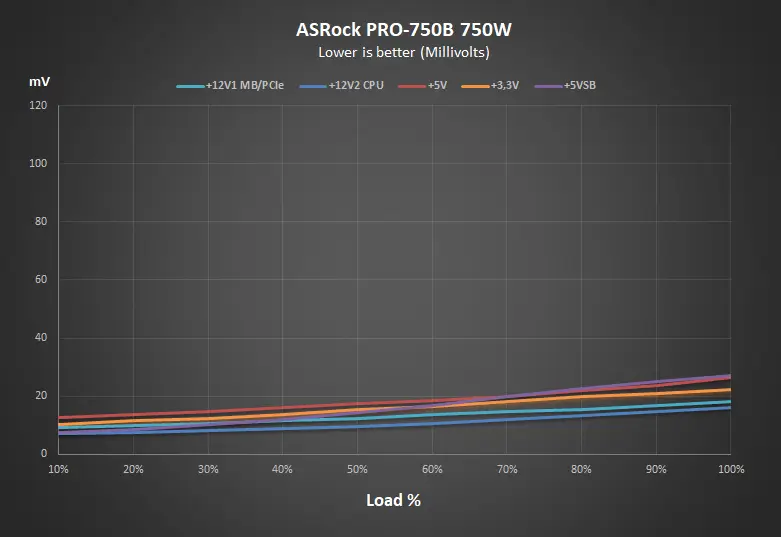

Nhiễu cao tần của PRO-750B PCIe5.1 750W đạt mức rất tốt. khi đường 12V tối đa khoảng trên dưới 15mV và các đường điện còn lại chỉ khoảng trên dưới 25mV

Thời gian lưu điện

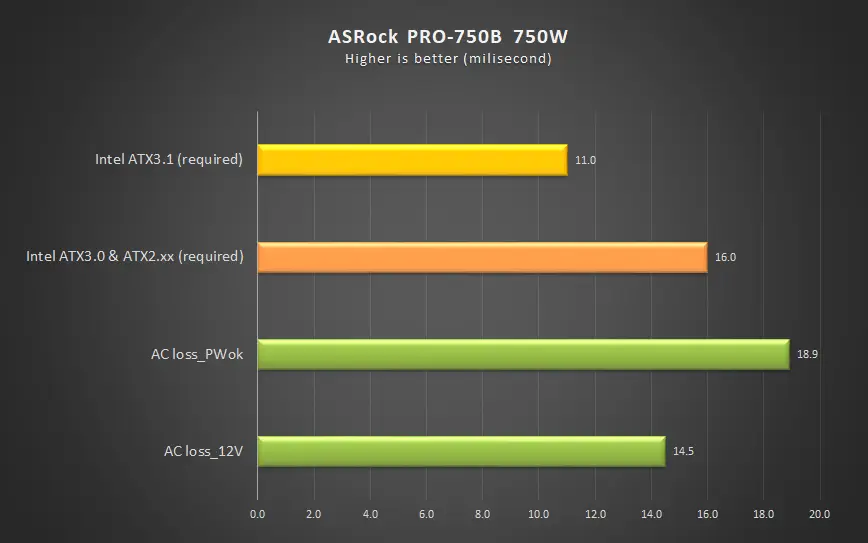

PRO-750B PCIe5.1 750W dễ dàng đạt tiêu chuẩn ATX3.1 về thời gian lưu điện, khi chuẩn này hạ mức yêu cầu xuống 11mS thay vì 16mS như chuẩn ATX3.0 đổ về trước

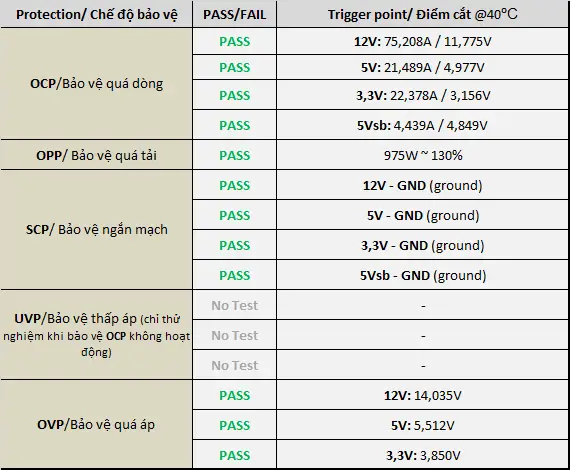

Các chế độ bảo vệ

Các chế độ bảo vệ trên PRO-750B PCIe5.1 750W hoạt động tốt và nhạy, PSU khởi động lại an toàn sau mỗi lần thử nghiệm mà không có bất kì sự cố nhỏ nào

Kiểm tra dòng rò

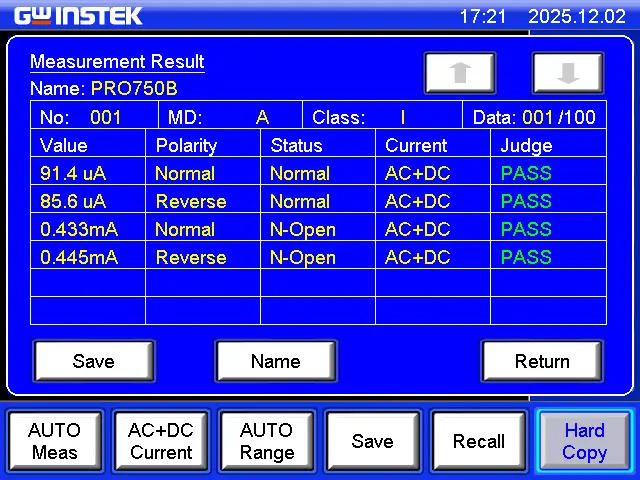

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò.

Nhiệt độ làm việc và tốc độ quạt làm mát

Điều kiện môi trường: 38-45°C

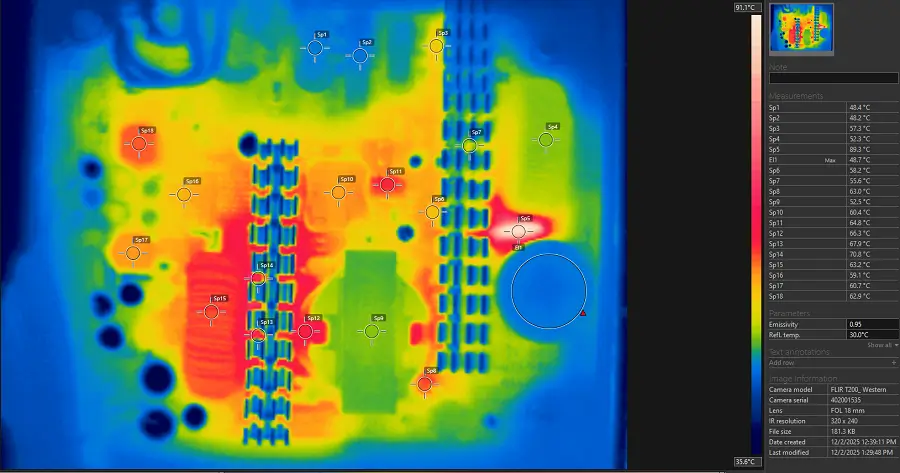

Khu vực nóng nhất trên PRO-750B PCIe5.1 750W là thành phần giảm dòng khởi động Trở nhiệt/NTC với nhiệt độ lên tới trên 90°C do có trị số khá lớn là 5ohm, với các bộ nguồn không trang bị rờ le nối tắt NTC thì chỉ nên dùng loại từ 2-3ohm. Tốc độ quạt làm mát không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa hơn 1900RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Đánh đổi lại là sự êm ái

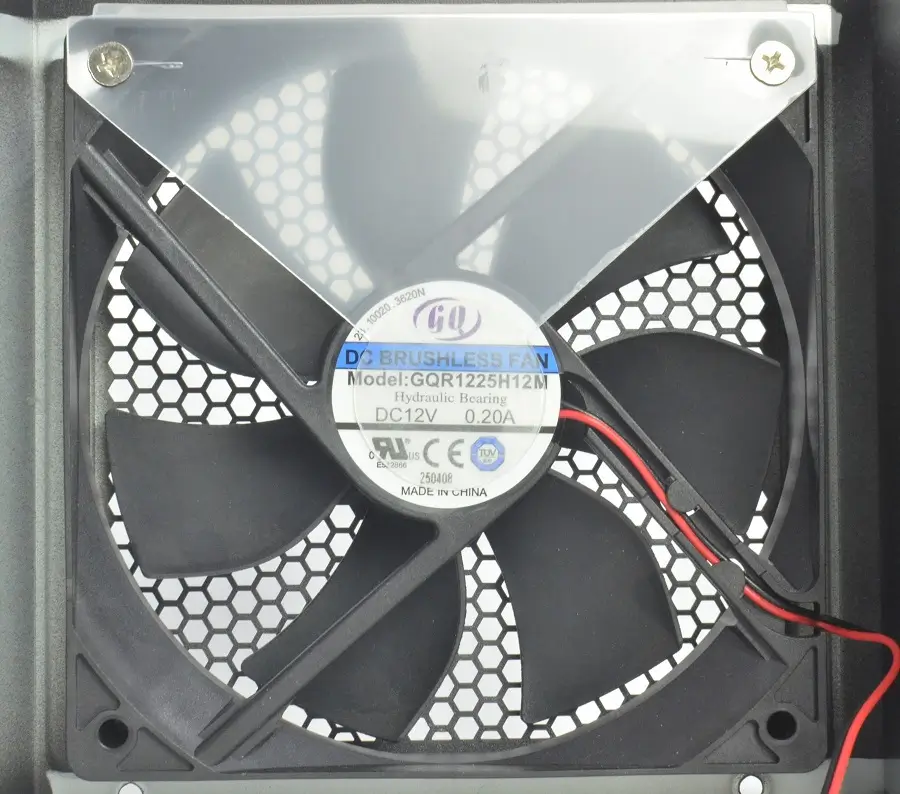

PRO-750B PCIe5.1 750W sử dụng quạt lám mát GQR1225H12M 120mm 12V 0.2A, Rifle Bearing, có tốc độ tối đa khoảng 1900RPM

Kết luận

ASRock PRO-750B PCIe5.1 750W có chất lượng điện áp tốt và chất lượng linh kiện khá, Hiệu suất cao đạt tới ~90%@230Vac đạt chuẩn 80Plus Bronze/Silver. Mẫu mã bắt mắt, trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng, và đầu cấp nguồn 12V-2x6/PCIe5.1 có công suất tối đa 450W tương thích tốt với thế hệ card đồ họa RTX4000/5000

PRO-750B PCIe5.1 750W là sự lựa chọn cho các cấu hình tầm trung và phổ thông sử dụng 01 VGA có công suất <250W

Ưu điểm:

• Chất lượng linh kiện & điện áp khá (Ripple noise tốt)
• Trang bị đầu nguồn PCIe5.1/12V-2x6
• Hiệu suất đạt 90%@230Vac ( đạt chuẩn 80Plus Bronze/Silver)
• DC to DC (VRMs)

Khuyết điểm:

• Thêm 02 đầu cấp nguồn PCIe 6+2p & CPU 4+4p nữa sẽ tương xứng với mức công suất 750W
• NTC nên giảm trị số xuống 2-3ohm

Bài viết được lấy về từ f14lab nên không thể cung cấp đầy đủ thông tin trong bài viết, nếu các bạn cần nhiều thông tin hơn hãy tham khảo qua với link: REVIEW/Đánh giá - ASRock PRO-750B 750W ATX3.1/PCIe5.1. Nếu bạn đang có hứng thú nâng cấp PSU cho PC của mình thì đừng ngần ngại mà liên hệ với Sicomp nhé.
